| Наименование марки: | Mingseal |
| Номер модели: | GS600DD |
| MOQ: | 1 |
| цена: | $28000-$150000 / pcs |
| Срок доставки: | 5-60 дней |
| Условия оплаты: | Аккредитив, безотзывный аккредитив, документы против акцепта, документы против платежа, банковский п |

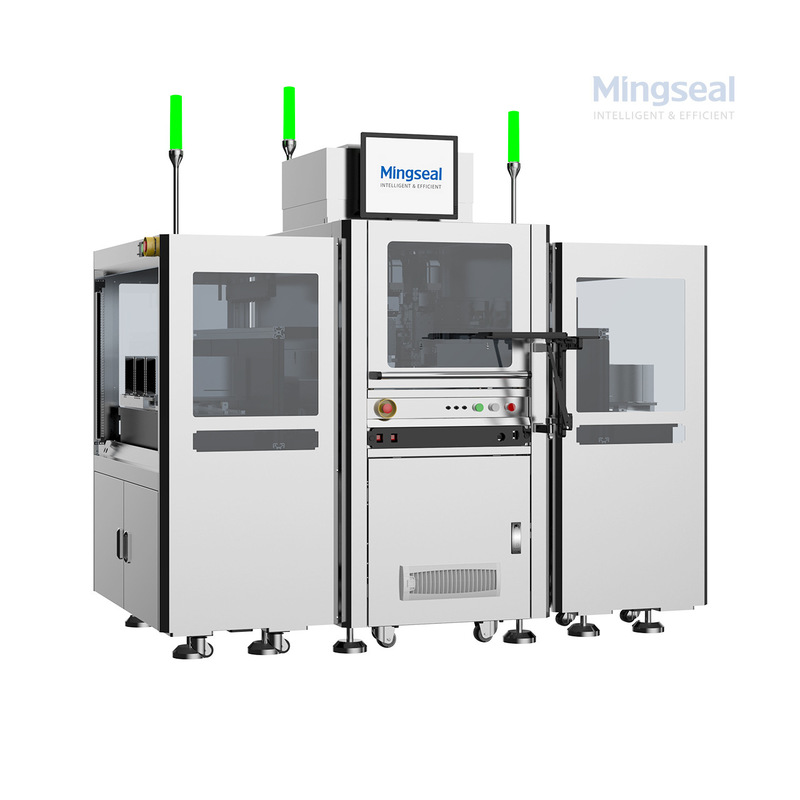

Система распределения клея AD/TIM с двумя клапанами для процессов крепления крышки
The GS600 series is an advanced dual-valve inline dispensing system purpose-built to handle demanding AD (Adhesive Dispensing) and TIM (Thermal Interface Material) applications in lid attach processes for high-end semiconductor packaging.
В современном производстве процессоров или графических процессоров, обеспечение точной и пустотной связки между штампом и крышкой имеет решающее значение для теплового управления и механической защиты.обеспечивая высокоточные, повторяемые пути клеякак для конструкционных клеев, так и для материалов теплового интерфейса в одном проходе.
Архитектура с двумя клапанами позволяет синхронно подавать, что позволяет производителям применять различные материалы последовательно или одновременно.Модуль машинного зрения системы автоматически определяет положение заготовки, выравнивает высоту сопла и создает точный путь клея, чтобы соответствовать строгим спецификациям крепления крышки.
Основные преимущества
Типичные применения
✓Станция крепления крышки для упаковки ЦПУ/ГПУ
✓Клей для металлических крышек и теплораспределителей
✓Осаждение слоя TIM для продвинутого теплового управления
✓Процессы подсоединения поднаполнения без пустоты или заграждения и наполнения
✓Сцепление с несколькими материалами в полупроводниковой сборке
Технические спецификации
| Система передачи | Размеры | 770×1650×2100 мм |
| Система передачи |
X/Y: линейный двигатель Z: Сервомотор и винтовой модуль |
|
| Повторяемость (3сигма) | X/Y: ±5 мкм Z: ±10 мкм | |
| Точность позиционирования (3сигма) | X/Y: ±10 мкм Z: ±25 мкм | |
| Максимальная скорость движения | X/Y:1300mm/s Z: 500mm/s | |
| Максимальная ускоренная скорость | X/Y:1.3g Z:0.5 г | |
| Диспансеризация | 355 мм × 595 мм | |
| Разрешение решетки | 1 мкм | |
| Визуальная точность повторяющегося совпадения | 5 мкм | |
| Точность одноточечного положения клея | ≤ ± 30 μm | |
| Точность лазерного датчика | ± 1 м | |
| Тип применяемого шприца | 5cc, 10cc, 30cc, 50cc, 70cc | |
| Точность массы клея | 10 мг±3%, 5 мг±5% | |
| Точность модуля взвешивания | 220 г/0, 1 мг | |
| Модуль зрения | Пиксели | 500 Вт (2048×2448 дп) |
| Очки | 0.2X телецентрическая линза | |
| Вид камеры | 35×35 мм | |
| Точность одного пикселя | 17мм | |
| Определение ширины клея | ≥ 170um | |
|
Возможность коррекции угла вторичного клапана относительно главного клапана |
0-180° (7 × 7 мм) | |
| 0-3° (110×110 мм) | ||
| Способ стрельбы | Удар по позиционированию/удар на лету | |
| Устройства | Температура окружающей среды и влажность | 25°C±5°C, 30 ~ 70% |
| Отпечаток W × D × H |
770×1650×2100 мм (с/о погрузка и разгрузка) |
Частые вопросы
Вопрос 1: Как серия GS600 обеспечивает однородное покрытие TIM и клея?
Ответ: Автоматическое отслеживание машинного зрения, обнаружение высоты лазера и синхронная работа с двумя клапанами обеспечивают точное управление траекторией и повторяемость объема.
Вопрос 2: Могу ли я переключаться между винтовыми и пиезопрокачивающими клапанами?
Ответ: Абсолютно. Серия GS600 поддерживает оба типа клапанов, что позволяет обрабатывать высоковязкие конструктивные клеи и низковязкие тепловые пасты на одной линии.
Вопрос 3: Подходит ли он для большого производства?
Ответ: Да. Система предназначена для интеграции на линии на заводах полупроводников, с надежным качеством конструкции шкафа, фильтрацией FFU и мониторингом в режиме реального времени для обеспечения стабильной выработки.
Вопрос 4: Может ли он интегрироваться с автоматизацией вверх по течению и вниз по течению?
Ответ: Да. Серия GS600 совместима с MES, сканерами резервуаров с клеем и автоматическими загрузчиками / разгрузчиками для бесшовной работы в линейке.
О Мингсейле
Mingseal является надежным партнером для высокоточных жидкостных решений, обслуживающих глобальную полупроводниковую, MEMS, оптическую и электронную промышленность.Мы помогаем производителям улучшить урожайность, сократить время цикла и соответствовать самым строгим допущениям для микроэлектронной упаковки следующего поколения.
