| Tên thương hiệu: | Mingseal |
| Số mẫu: | FS600DDF |
| MOQ: | 1 |
| Giá cả: | $28000-$150000 / pcs |
| Thời gian giao hàng: | 5-60 ngày |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union |

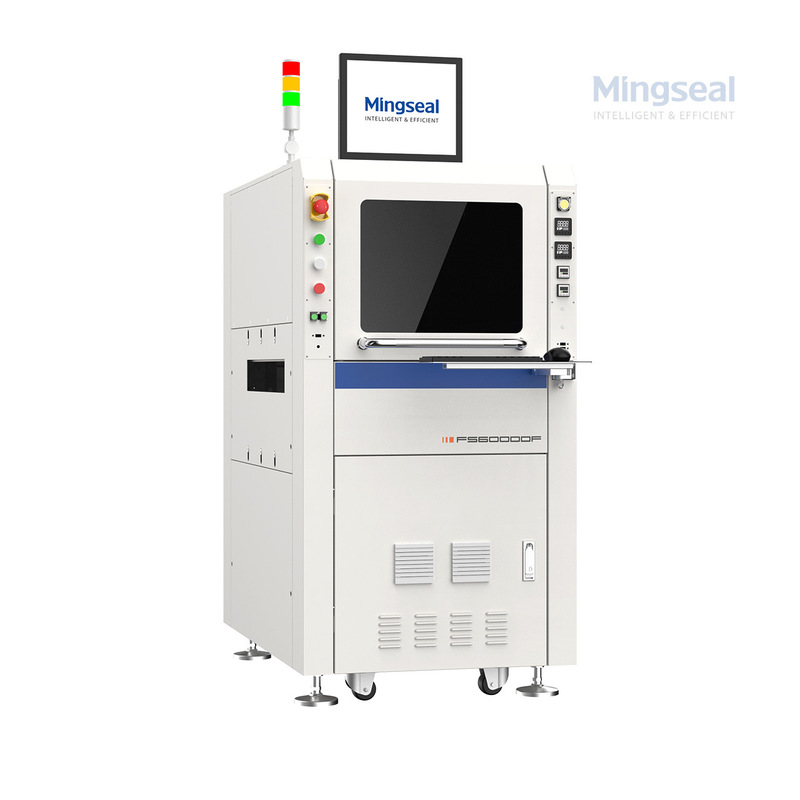

Bộ phân phối keo nóng chảy nội tuyến này được chế tạo cho các quy trình SMT và PCBA bao gồm đổ đầy, chấm dính và giám sát. Nó kết hợp khả năng kiểm soát nhiệt độ chính xác cho hộp ống tiêm được gia nhiệt hoặc dây chuyền gia nhiệt, van phân phối phản ứng nhanh (tùy chọn Piezo/VCM), hệ thống chuyển động cổng chính xác, căn chỉnh tầm nhìn 2D/3D tùy chọn và kết nối MES để kiểm soát công thức và truy xuất nguồn gốc. Được thiết kế để tích hợp nội tuyến, hệ thống hỗ trợ sản xuất liên tục và chuyển đổi công thức nhanh chóng.
Vấn đề: Trong dây chuyền SMT, lượng keo không đồng đều, nối dây hoặc đặt sai vị trí gây ra việc phải làm lại, khuyết tật hàn và năng suất thấp hơn.
Gây ra: Sự thay đổi về nhiệt độ/độ nhớt của chất kết dính, phản ứng van chậm, lựa chọn vòi phun kém và thiếu xác minh nội tuyến tạo ra sự biến đổi về cặn.
Giải pháp: Sử dụng bộ phân phối nóng chảy vòng kín với hộp ống tiêm, kích hoạt van nhanh, lựa chọn vòi phun được tối ưu hóa và phản hồi tầm nhìn. Xác thực và khóa công thức cho từng chất nền để đảm bảo sản xuất có thể lặp lại.
|
Người mẫu |
FS60Máy phân phối nội tuyến trực quan 0DDF |
|
|
Khu vực chiếm đóng |
Kích thước (W*D*H) |
770*1200*2000mm |
|
Mức độ rõ ràng |
Sự rõ ràng của không gian làm việc |
Lớp 1000 |
|
Hệ thống chuyển động |
Phạm vi phân phối (W*D) |
320*400mm (Van kép) |
|
Độ lặp lại (3sigma) |
X1/X2/YY1: ±10μm Z1/Z2: ±5μm |
|
|
Độ chính xác định vị (3sigma) |
X1/X2/Y/Y1: ±15μm Z1/Z2: ±10μm |
|
|
Tối đa. Tốc độ |
X1/X2/Y/Y1: 1300mm/s Z1/Z2: 500 mm/giây |
|
|
Tối đa. Tăng tốc |
X1/X2/Y/Y1: 1,3g Z1/Z2: 0,5g |
|
|
Đường truyền |
Số lượng bài hát |
Đường đơn / đôi (Tùy chọn) |
|
Chiều rộng vành đai |
6 mm, có thể tùy chỉnh |
|
|
Phương pháp điều chỉnh chiều rộng |
Tự động điều chỉnh độ rộng |
|
|
Theo dõi chiều cao |
890~960mm |
|
|
Phạm vi điều chỉnh chiều rộng |
50 ~ 450mm |
|
|
Tối đa. Tốc độ truyền tải |
300 mm/giây |
|
|
Tối đa. Độ dày tấm mang |
10 mm |
|
|
Kích thước bảng có thể tải (gắn phía dưới) |
10 mm |
|
|
Kích thước bảng có thể tải (Gắn trên cùng) |
10 mm |
|
|
Tối đa. Tải tàu sân bay |
5kg |
|
|
Tối đa. Chiều dài thuyền được hỗ trợ |
320mm |
|
|
Hệ thống thị giác |
Pixel máy ảnh |
130W |
|
Độ chính xác nhận dạng |
Độ phân giải pixel ≤ 8 μm/pixel |
|
|
Nguồn sáng |
Sự kết hợp tròn +Đèn đỏ đồng trục (Tùy chọn) |
|
|
Hệ thống cân |
Sự chính xác |
0,1/0,01mg (Tùy chọn) |
|
Giao tiếp |
Giao diện truyền thông |
Đáp ứng yêu cầu truyền thông của SECS-GEM/MES |
|
Giao diện ngược dòng/hạ lưu |
Giao diện SMEMA tiêu chuẩn |
|
Câu hỏi: Chất kết dính nóng chảy nào được hỗ trợ?
A: Hỗ trợ các chất kết dính nóng chảy thông thường (EVA và tương tự). Đối với chất kết dính chứa đầy, hãy xác nhận đặc tính độ nhớt/nhiệt độ và sử dụng bình chứa nước nóng cùng với vòi phun thích hợp.
Hỏi: Làm thế nào để giảm bớt việc xâu chuỗi?
A: Sử dụng phản hồi van nhanh (piezo/VCM), độ rộng xung được tối ưu hóa, điều chỉnh khoảng cách giữa vòi phun và bộ phận và phản hồi tầm nhìn nội tuyến để giảm thiểu hiện tượng xâu dây.
Hỏi: Hệ thống có lưu trữ công thức nấu ăn và tích hợp với MES không?
Trả lời: Có—lưu trữ công thức và đẩy/kéo công thức MES được hỗ trợ thông qua các giao thức công nghiệp tiêu chuẩn.
