± 10 μm de precisão Sistema de distribuição de fluxo de subrecheio de nível de wafer Equipamento de embalagem avançado

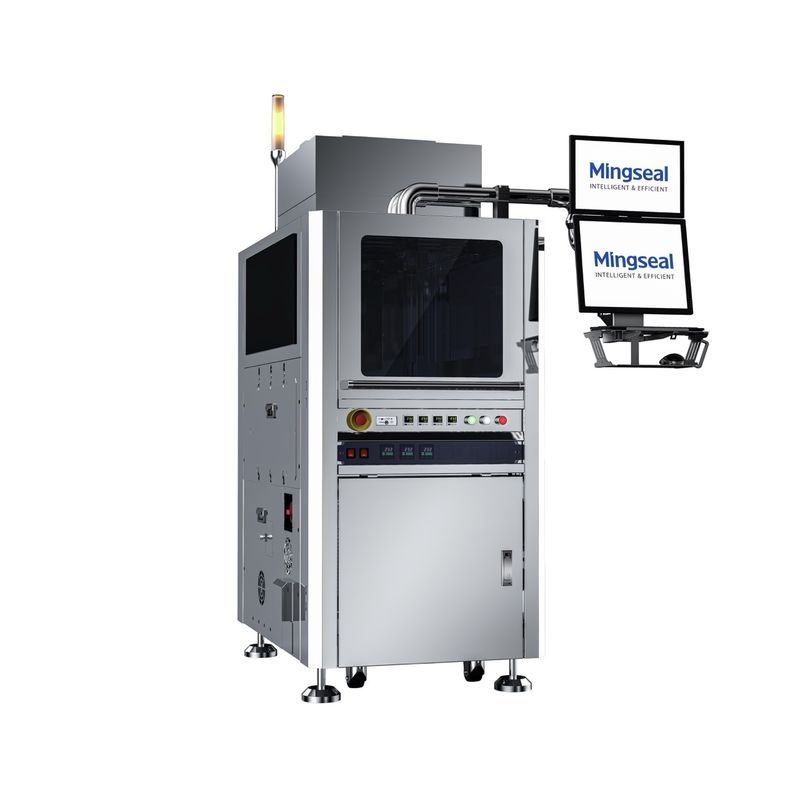

O dispensador de underfill em nível de wafer GS600SW é o módulo de dispensação principal da Mingseal, projetado para processos de ponta em embalagem em nível de wafer (WLP) e camadas de redistribuição (RDL) avançadas. Construído para lidar com operações de underfill e spray de fluxo de alta complexidade, é ideal para aplicações Fan-Out Wafer-Level Packaging (FoWLP), CoWoS e FoPoP onde precisão ultra-alta e consistência de processo são obrigatórias.

Equipado com transmissão por motor linear de alta estabilidade, eixo Z acionado por parafuso de precisão e um sistema de alinhamento de visão totalmente integrado, o GS600SW garante posicionamento de ponto e controle de trajetória em nível de mícrons. Sua robusta mesa de fixação de wafer oferece planicidade e uniformidade de temperatura excepcionais—cruciais para desempenho de underfill sem vazios.

Além da dispensação de underfill, o GS600SW pode ser configurado com um módulo de válvula de spray opcional para aplicar fluxo ou adesivos uniformemente em superfícies de wafer, aumentando a flexibilidade do processo para fabricantes que lidam com linhas de embalagem flip chip ou RDL de várias etapas.

Vantagens Principais

• Otimizado para Wafers de 8 e 12 polegadas

  Suporta wafers padrão de 200 mm e 300 mm com mesa de fixação ajustável e opções de cassete de wafer.

• Pronto para Processo Duplo: Underfill + Spray de Fluxo

  Módulo de válvula de spray opcional estende a capacidade para lidar com processos de revestimento de fluxo ou adesão pré-soldagem.

• Controle Preciso de Temperatura do Wafer

  Mesa de fixação a vácuo avançada com aquecimento uniforme e feedback em tempo real garante fluxo de material estável e preenchimento sem vazios.

• Precisão de Ponto Ultra-Fina

  Precisão de posicionamento X/Y dentro de ±10μm e repetibilidade do eixo Z de ±5μm oferecem resultados consistentes para estruturas RDL First.

Aplicações Típicas

✔ RDL First Fan-Out WLP
✔ CoWoS (Chip-on-Wafer-on-Substrate)
✔ FoPoP (Fan-Out Package-on-Package)
✔ Underfill em Nível de Wafer
✔ Spray de Fluxo em Nível de Wafer
✔ Embalagem Flip Chip de Semicondutor
✔ Revestimento de Adesivo de Camada de Redistribuição

Especificações Técnicas

Ao selecionar um dispensador de underfill em nível de wafer, confirme primeiro o tamanho do seu wafer — 8 polegadas (200 mm) ou 12 polegadas (300 mm) — pois a mesa de fixação e o tipo de cassete devem corresponder. Avalie a precisão de posicionamento necessária: para estruturas RDL First ou de passo fino, a precisão X/Y de ±10μm é crítica. Verifique se o seu processo necessita apenas de underfill ou de underfill e spray de fluxo; uma máquina de dupla capacidade reduz a pegada e o custo. Verifique também a compatibilidade com sala limpa — área de trabalho Classe 100 ou Classe 10 — e a uniformidade do controle de temperatura (±1.5°C) se estiver trabalhando com materiais sensíveis à temperatura.

Como Funciona

O GS600SW opera carregando wafers através de um cassete aberto de 8 polegadas ou FOUP de 12 polegadas na mesa de fixação a vácuo. O sistema de visão realiza o alinhamento automático usando reconhecimento de pixel de 130W, então o estágio X/Y acionado por motor linear posiciona a cabeça de dispensação com precisão de ±10μm. O material de underfill é dispensado através de um módulo de eixo Z acionado por parafuso de precisão, com feedback de temperatura em tempo real da mesa aquecida garantindo fluxo consistente. Para aplicações de fluxo, o módulo de válvula de spray opcional aplica um revestimento uniforme. Após a dispensação, o sistema de calibração de pesagem (precisão de 0.01mg) verifica o volume de depósito antes do descarregamento do wafer.

FAQ

P1: Quais aplicações únicas em nível de wafer o GS600SW visa?

R: Ele é projetado para processos RDL First Fan-Out WLP, CoWoS e FoPoP onde o controle fino de underfill e o spray de fluxo são necessários.

P2: Como ele lida com o tamanho e a distorção do wafer?

R: Ele suporta wafers padrão de 8 e 12 polegadas com espessuras de até 25.500μm e tolerância de distorção de até 5 mm, com compatibilidade flexível de caixa de wafer.

P3: Ele pode ser integrado em linhas totalmente automatizadas?

R: Absolutamente. Ele pode funcionar com o PC101EFEM da Mingseal para manuseio automático completo de wafers, pré-alinhamento e acoplamento de robôs AMHS.

P4: Por que escolher Mingseal para dispensação em nível de wafer?

R: Com anos de experiência em underfill de semicondutores e dispensação de fluidos, a Mingseal fornece equipamentos confiáveis que integram mecânica de precisão, controle estável e conformidade com sala limpa — ajudando as fábricas a alcançar rendimento e eficiência de custo de próximo nível.

Conclusão

A Mingseal é um fornecedor confiável de soluções de dispensação em linha e em nível de wafer para fabricantes globais de semicondutores e embalagens avançadas. De underfill a revestimento de fluxo, nossos sistemas modulares, controle inteligente e design estável ajudam nossos parceiros a entregar produtos sem defeitos para os mercados de 5G, computação de alto desempenho e chips de IA.
