| ব্র্যান্ড নাম: | Mingseal |
| মডেল নম্বর: | GS600SW |
| MOQ: | 1 |
| দাম: | $28000-$150000 / pcs |
| বিতরণ সময়: | 5-60 দিন |
| অর্থ প্রদানের শর্তাবলী: | এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |

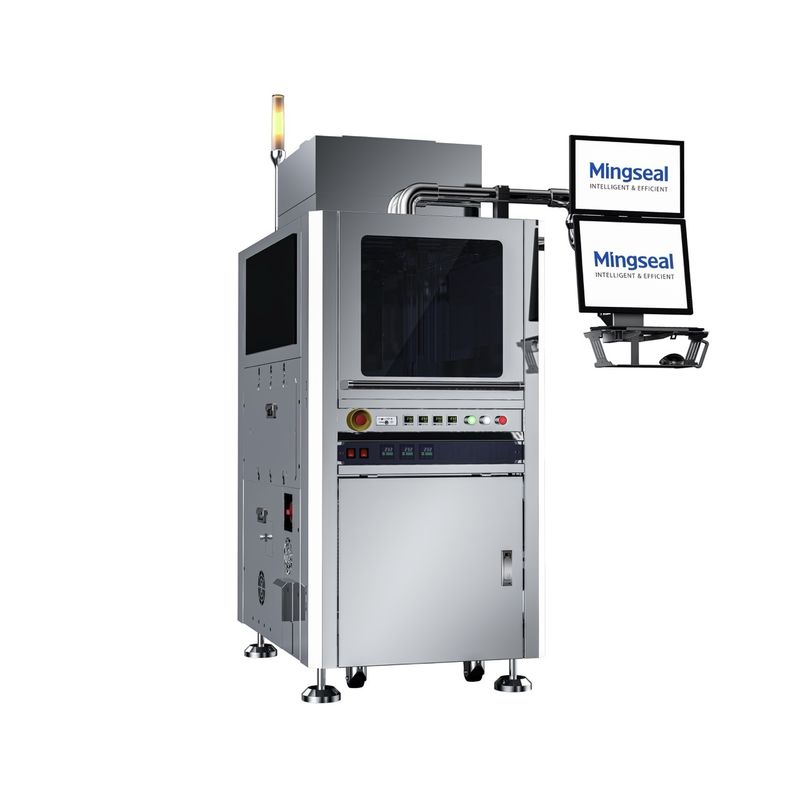

GS600SW ওয়েফার-লেভেল আন্ডারফিল ডিসপেনসার হল Mingseal-এর ফ্ল্যাগশিপ ডিসপেনসিং মডিউল যা পরবর্তী প্রজন্মের ওয়েফার-লেভেল প্যাকেজিং (WLP) এবং উন্নত রিডিস্ট্রিবিউশন লেয়ার (RDL) প্রক্রিয়ার জন্য ডিজাইন করা হয়েছে। উচ্চ-জটিলতার আন্ডারফিল এবং ফ্লাক্স স্প্রে অপারেশনের জন্য নির্মিত, এটি Fan-Out Wafer-Level Packaging (FoWLP), CoWoS, এবং FoPoP অ্যাপ্লিকেশনগুলির জন্য আদর্শ যেখানে অতি-উচ্চ নির্ভুলতা এবং প্রক্রিয়া সামঞ্জস্য অপরিহার্য।
একটি উচ্চ-স্থিতিশীল লিনিয়ার মোটর ট্রান্সমিশন, নির্ভুল স্ক্রু-চালিত Z-অক্ষ এবং একটি সম্পূর্ণ সমন্বিত ভিশন অ্যালাইনমেন্ট সিস্টেম সহ সজ্জিত, GS600SW মাইক্রন-লেভেল ডট প্লেসমেন্ট এবং পাথ নিয়ন্ত্রণ নিশ্চিত করে। এর শক্তিশালী ওয়েফার চাক টেবিল চমৎকার প্ল্যানারিটি এবং তাপমাত্রার অভিন্নতা প্রদান করে—শূন্য-ফাঁকা আন্ডারফিল পারফরম্যান্সের জন্য গুরুত্বপূর্ণ।
আন্ডারফিল ডিসপেনসিং ছাড়াও, GS600SW কে একটি ঐচ্ছিক স্প্রে ভালভ মডিউল দিয়ে কনফিগার করা যেতে পারে যাতে ওয়েফার পৃষ্ঠ জুড়ে অভিন্নভাবে ফ্লাক্স বা আঠালো প্রয়োগ করা যায়, মাল্টি-স্টেপ ফ্লিপ চিপ বা RDL প্যাকেজিং লাইনগুলির সাথে ডিল করা নির্মাতাদের জন্য প্রক্রিয়া নমনীয়তা বৃদ্ধি করে।
মূল সুবিধা
8-ইঞ্চি এবং 12-ইঞ্চি ওয়েফারের জন্য অপ্টিমাইজ করা হয়েছে
অ্যাডজাস্টেবল চাক টেবিল এবং ওয়েফার ক্যাসেট বিকল্পগুলির সাথে স্ট্যান্ডার্ড 200mm এবং 300mm ওয়েফার সমর্থন করে।
দ্বৈত প্রক্রিয়া প্রস্তুত: আন্ডারফিল + ফ্লাক্স স্প্রেয়িং
ঐচ্ছিক স্প্রে ভালভ মডিউল ফ্লাক্স কোটিং বা প্রি-সোল্ডারিং আঠালো প্রক্রিয়াগুলি পরিচালনা করার ক্ষমতা বাড়ায়।
নির্ভুল ওয়েফার তাপমাত্রা নিয়ন্ত্রণ
অভিন্ন গরম এবং রিয়েল-টাইম ফিডব্যাক সহ উন্নত ভ্যাকুয়াম চাক টেবিল স্থিতিশীল উপাদান প্রবাহ এবং শূন্য-ফাঁকা পূরণ নিশ্চিত করে।
আল্ট্রা-ফাইন ডট নির্ভুলতা
±10μm এর মধ্যে X/Y পজিশনিং নির্ভুলতা এবং ±5μm এর Z-অক্ষ পুনরাবৃত্তি RDL ফার্স্ট কাঠামোর জন্য সামঞ্জস্যপূর্ণ ফলাফল প্রদান করে।
✔ RDL ফার্স্ট ফ্যান-আউট WLP
✔ CoWoS (চিপ-অন-ওয়েফার-অন-সাবস্ট্রেট)
✔ FoPoP (ফ্যান-আউট প্যাকেজ-অন-প্যাকেজ)
✔ ওয়েফার-লেভেল আন্ডারফিল
✔ ওয়েফার-লেভেল ফ্লাক্স স্প্রেয়িং
✔ সেমিকন্ডাক্টর ফ্লিপ চিপ প্যাকেজিং
✔ রিডিস্ট্রিবিউশন লেয়ার আঠালো কোটিং
|
পরিচ্ছন্নতার স্তর |
কাজের এলাকার পরিচ্ছন্নতা |
ক্লাস 100 (ক্লাস 1000 ওয়ার্কশপ); ক্লাস 10 (ক্লাস 100 ওয়ার্কশপ) |
|
অ্যাপ্লিকেশন পরিসীমা |
ওয়েফার কনফিগারেশন |
φ200±0.5mm/φ300±0.5mm (স্ট্যান্ডার্ড সংস্করণ শুধুমাত্র 12-ইঞ্চি সমর্থন করে) |
|
ওয়েফার পুরুত্ব |
300~25500 μm |
|
|
সর্বাধিক গ্রহণযোগ্য ওয়েফার ওয়ার্প |
5mm (ফিঙ্গার মডেল নির্বাচনের সাপেক্ষে) |
|
|
সর্বাধিক ওয়েফার ওজন |
600g (ফিঙ্গার মডেল নির্বাচনের সাপেক্ষে) |
|
|
সমর্থিত ওয়েফার-বক্স টাইপ |
8-ইঞ্চি ওপেন ক্যাসেট/ 12-ইঞ্চি ফুপ (স্ট্যান্ডার্ড সংস্করণ শুধুমাত্র 12-ইঞ্চি সমর্থন করে) |
|
|
জেটিং সিস্টেম |
ট্রান্সমিশন সিস্টেম |
X/Y: লিনিয়ার মোটর Z: সার্ভো মোটর ও স্ক্রু মডিউল |
|
পুনরাবৃত্তি (3sigma) |
X/Y:±3 μm Z:±5 μm |
|
|
পজিশনিং নির্ভুলতা (3sigma) |
X/Y:±10 μm |
|
|
সর্বাধিক গতি |
X/Y:1000mm/s Z: 500mm/s |
|
|
সর্বাধিক ত্বরণ |
X/Y:1g Z: 0.5g |
|
|
ভিজ্যুয়াল সিস্টেম |
পিক্সেল |
130W |
|
শনাক্তকরণ নির্ভুলতা |
±1 পিক্সেল |
|
|
শনাক্তকরণ পরিসীমা |
10*12mm |
|
|
আলোর উৎস |
লাল, সবুজ, সাদা সম্মিলিত আলো + অতিরিক্ত লাল আলো |
|
|
ওজন ক্যালিব্রেশন সিস্টেম |
ওজন নির্ভুলতা |
0.01mg |
|
চাক টেবিল |
ভ্যাকুয়াম সাকশন প্ল্যাননেস বিচ্যুতি |
≤30μm |
|
হিটিং তাপমাত্রা বিচ্যুতি |
±1.5℃ |
|
|
লিফটিং উচ্চতা পুনরাবৃত্তি |
±10μm |
|
|
ভ্যাকুয়াম সাকশন চাপ |
-85~-70KPa (সেটযোগ্য) |
|
|
সাধারণ অবস্থা |
ফুটপ্রিন্ট W×D×H |
3075*2200*2200mm (Dডিসপ্লে স্ক্রিন আনফোল্ড) |
|
ওজন |
2900kg |
|
|
পাওয়ার |
16.5KW |
|
|
অপারেশন পরিবেশের তাপমাত্রা |
23℃±3℃ |
|
|
অপারেশন পরিবেশের আর্দ্রতা |
30-70% |
একটি ওয়েফার-লেভেল আন্ডারফিল ডিসপেনসার নির্বাচন করার সময়, প্রথমে আপনার ওয়েফার আকার নিশ্চিত করুন — 8-ইঞ্চি (200mm) বা 12-ইঞ্চি (300mm) — কারণ চাক টেবিল এবং ক্যাসেট টাইপ অবশ্যই মিলতে হবে। প্রয়োজনীয় পজিশনিং নির্ভুলতা মূল্যায়ন করুন: RDL ফার্স্ট বা ফাইন-পিচ বাম্প কাঠামোর জন্য, ±10μm X/Y নির্ভুলতা গুরুত্বপূর্ণ। আপনার প্রক্রিয়ার জন্য শুধুমাত্র আন্ডারফিল বা আন্ডারফিল এবং ফ্লাক্স স্প্রেয়িং উভয়ই প্রয়োজন কিনা তা পরীক্ষা করুন; একটি ডুয়াল-ক্যাপাবিলিটি মেশিন ফুটপ্রিন্ট এবং খরচ কমায়। এছাড়াও ক্লিনরুম সামঞ্জস্যতা যাচাই করুন — ক্লাস 100 বা ক্লাস 10 কাজের এলাকা — এবং তাপমাত্রা নিয়ন্ত্রণ অভিন্নতা (±1.5°C) যদি তাপমাত্রা-সংবেদনশীল উপকরণ নিয়ে কাজ করেন।
GS600SW একটি 8-ইঞ্চি ওপেন ক্যাসেট বা 12-ইঞ্চি FOUP এর মাধ্যমে ভ্যাকুয়াম চাক টেবিলে ওয়েফার লোড করে কাজ করে। ভিশন সিস্টেম 130W পিক্সেল স্বীকৃতির মাধ্যমে স্বয়ংক্রিয় অ্যালাইনমেন্ট সম্পাদন করে, তারপর লিনিয়ার মোটর-চালিত X/Y স্টেজ ±10μm নির্ভুলতার সাথে ডিসপেনসিং হেড স্থাপন করে। আন্ডারফিল উপাদান একটি নির্ভুল স্ক্রু-চালিত Z-অক্ষ মডিউলের মাধ্যমে জেট করা হয়, যেখানে উত্তপ্ত চাক থেকে রিয়েল-টাইম তাপমাত্রা ফিডব্যাক সামঞ্জস্যপূর্ণ প্রবাহ নিশ্চিত করে। ফ্লাক্স অ্যাপ্লিকেশনের জন্য, ঐচ্ছিক স্প্রে ভালভ মডিউল একটি অভিন্ন আবরণ প্রয়োগ করে। ডিসপেনসিংয়ের পরে, ওজন ক্যালিব্রেশন সিস্টেম (0.01mg নির্ভুলতা) ওয়েফার আনলোডিংয়ের আগে জমা হওয়া পরিমাণ যাচাই করে।
উত্তর: এটি RDL ফার্স্ট ফ্যান-আউট WLP, CoWoS, এবং FoPoP প্রক্রিয়াগুলির জন্য তৈরি করা হয়েছে যেখানে ফাইন আন্ডারফিল নিয়ন্ত্রণ এবং ফ্লাক্স স্প্রেয়িং উভয়ই প্রয়োজন।
উত্তর: এটি 25,500μm পর্যন্ত পুরুত্ব এবং 5mm পর্যন্ত ওয়ার্প সহনশীলতা সহ স্ট্যান্ডার্ড 8-ইঞ্চি এবং 12-ইঞ্চি ওয়েফার সমর্থন করে, নমনীয় ওয়েফার বক্স সামঞ্জস্যের সাথে।
উত্তর: অবশ্যই। এটি সম্পূর্ণ স্বয়ংক্রিয় ওয়েফার হ্যান্ডলিং, প্রি-অ্যালাইনমেন্ট এবং AMHS রোবট ডকিংয়ের জন্য Mingseal-এর PC101EFEM এর সাথে কাজ করতে পারে।
উত্তর: সেমিকন্ডাক্টর আন্ডারফিল এবং ফ্লুইড ডিসপেনসিংয়ে বছরের পর বছর অভিজ্ঞতা সহ, Mingseal নির্ভরযোগ্য সরঞ্জাম সরবরাহ করে যা নির্ভুল মেকানিক্স, স্থিতিশীল নিয়ন্ত্রণ এবং ক্লিনরুম সম্মতিকে একীভূত করে—কারখানাগুলিকে পরবর্তী স্তরের ফলন এবং ব্যয় কার্যকারিতা অর্জনে সহায়তা করে।
উপসংহার
Mingseal হল বিশ্বব্যাপী সেমিকন্ডাক্টর এবং উন্নত প্যাকেজিং নির্মাতাদের জন্য ইনলাইন এবং ওয়েফার-লেভেল ডিসপেনসিং সমাধানের একটি বিশ্বস্ত সরবরাহকারী। আন্ডারফিল থেকে ফ্লাক্স কোটিং পর্যন্ত, আমাদের মডুলার সিস্টেম, বুদ্ধিমান নিয়ন্ত্রণ এবং স্থিতিশীল ডিজাইন আমাদের অংশীদারদের 5G, উচ্চ-কার্যকারিতা কম্পিউটিং এবং এআই চিপ বাজারের জন্য ত্রুটি-মুক্ত পণ্য সরবরাহ করতে সহায়তা করে।
