Dispensador de subrecheio por jato de embalagem FCBGA CUF Dispensador de cola CNC em linha ISO

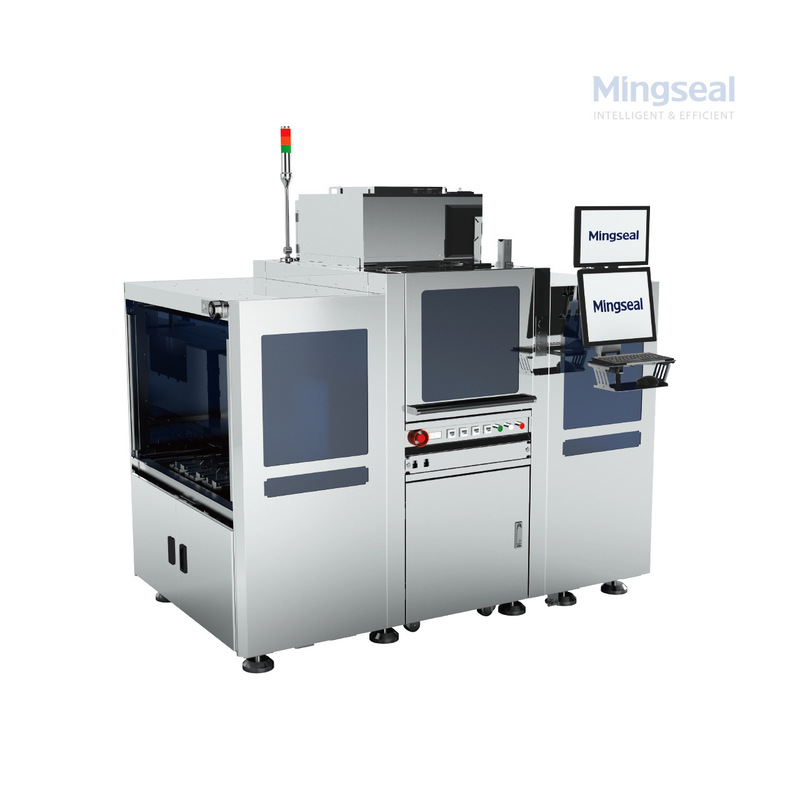

O dispensador de underfill em linha GS600 Series é a solução de próxima geração da Mingseal, projetada especificamente para aplicações de encapsulamento FCBGA, onde a estabilidade do processo, caminhos de dispensação ultrafinos e controle preciso de cola são críticos para o rendimento e o desempenho.

Construído para produção de semicondutores de alta confiabilidade, o GS600 integra um módulo avançado de jateamento piezoelétrico, calibração de peso de cola em tempo real e um módulo de alarme triplo de baixo nível — garantindo zero tempo de inatividade inesperado em linhas de produção em massa exigentes.

Uma vantagem chave para o empacotamento de CPUs é a capacidade de limitar estritamente a altura do fluxo a menos de 70% da parede lateral do chip, mantendo as zonas de exclusão (KOZ) abaixo de 250 µm. Combinado com um sistema de alinhamento visual de precisão e precisão de ponto repetível dentro de ±25 µm, o GS600 garante transbordamento mínimo e alta uniformidade de preenchimento.


Vantagens Principais

• Controle de KOZ Líder na Indústria: Garante que a cola permaneça dentro de zonas de exclusão apertadas, com KOZ consistentemente <250 µm.
• Fluxo Capilar Controlado por Altura: Jateamento especializado e gerenciamento de fluxo mantêm a ascensão capilar abaixo de 70% da altura do die.
• Peso de Cola de Precisão e Controle de Caminho: Mantenha a variação de volume dentro de ±3% com repetibilidade de posição de ponto único de até ±25 µm.
• Monitoramento Confiável de Baixo Nível: Reduz o risco de interrupção do processo e melhora a eficiência da troca de material.


Aplicações Típicas

✔ Underfill FCBGA (CPU)
✔ Proteção de Fixação de Die de CPU Flip Chip
✔ Pacotes BGA de Alta Densidade
✔ Ligação Flip Chip de Passo Fino
✔ Preenchimento Capilar para Microprocessadores de Alto Desempenho

Como Funciona: Processo de Underfill CUF GS600SU

A série GS600SU executa uma sequência de underfill capilar de precisão otimizada para empacotamento de CPU FCBGA:

Etapa 1 — Carregamento e Inspeção do Substrato: Os substratos são carregados através do sistema de carregamento automático tipo plataforma. A inspeção visual pré-dispensação rejeita materiais de entrada defeituosos antes do início do processamento.

Etapa 2 — Pré-condicionamento Térmico: O dispositivo de aquecimento por adsorção a vácuo leva o substrato à temperatura alvo com uniformidade de superfície de ±1,5 °C. A compensação de temperatura em tempo real evita a deriva térmica durante a operação.

Etapa 3 — Alinhamento de Visão: O sistema de câmera (130W pixels) captura marcas fiduciais com precisão de ±1 pixel. O estágio X/Y do motor linear posiciona a cabeça de dispensação com precisão de ±0,010 mm para colocação precisa de pontos.

Etapa 4 — Jateamento Capilar: O módulo de jateamento piezoelétrico dispensa adesivo de underfill com peso mínimo de 0,001 mg/ponto com frequência de até 1000 Hz. A altura do fluxo é controlada ativamente para permanecer abaixo de 70% da altura do die, enquanto a KOZ permanece dentro de 250 µm.

Etapa 5 — Pesagem e Verificação de Qualidade: A pesagem de precisão em linha (precisão de 0,1 mg) verifica a saída de cola. A inspeção visual pós-dispensação confirma a cobertura completa. Alarmes triplos de baixo nível evitam defeitos de lote por falta de cola.

Etapa 6 — Descarregamento e Rastreabilidade: Os substratos acabados saem para o módulo de descarregamento. O registro completo de dados MES captura os parâmetros do processo para cada unidade, permitindo rastreabilidade completa em ambientes de fábrica inteligentes.

Como Escolher um Dispensador de Underfill CUF para Empacotamento FCBGA

A escolha do dispensador de underfill capilar correto para empacotamento de CPU FCBGA envolve vários pontos de avaliação críticos:

1. Controle de KOZ (Zona de Exclusão) — Para empacotamento de CPU, a KOZ deve permanecer abaixo de 250 µm. Verifique se o sistema pode manter consistentemente essa fronteira para evitar o transbordamento de adesivo em componentes adjacentes.

2. Gerenciamento de Altura de Fluxo — A ascensão capilar do underfill deve permanecer abaixo de 70% da altura do die. Procure sistemas com jateamento especializado e controle de temperatura que limitem consistentemente a altura do fluxo.

3. Repetibilidade de Posicionamento — Repetibilidade X/Y de ±0,003 mm é essencial para colocação consistente de pontos em dies de CPU de passo fino. Verifique as especificações de 3 sigma, não apenas medições de ponto único.

4. Consistência de Peso de Cola — A variação de volume deve permanecer dentro de ±3% com repetibilidade de posição de ponto único em ±25 µm. Pesagem em linha e calibração em tempo real são indispensáveis para produção de alto volume.

5. Sistemas de Confiabilidade de Material — Alarmes triplos de baixo nível (capacitivo + fotoelétrico + pesagem do sistema) evitam tempo de inatividade inesperado. Limpeza automática de resíduos de cola e manutenção de bicos reduzem a intervenção do operador.

6. Gerenciamento Térmico — Verifique a uniformidade do aquecimento inferior (±1,5 °C) e o controle de temperatura da caixa de fluido/bico (±2 °C até 200 °C) para viscosidade consistente do adesivo durante as execuções de produção.

Especificações Técnicas

FAQ

P1: Como o GS600 controla a KOZ abaixo de 250 µm?
R: Nossos algoritmos proprietários de planejamento de caminho e controle de fluxo confinam precisamente a dispersão da cola, enquanto o jateamento de alta resolução e o alinhamento de visão minimizam o fluxo lateral além da área pretendida.

P2: Como você garante que o fluxo não suba muito?
R: Ao combinar jateamento piezoelétrico de precisão com controle de temperatura avançado e aquecimento inferior, o GS600 limita consistentemente a altura de preenchimento a <70% da altura do die.

P3: E quanto à consistência do peso da cola?
R: A inspeção de peso de cola em linha em tempo real mantém a saída de cola estável em ±3%, enquanto a colocação de pontos mantém a repetibilidade em ±25 µm.

P4: Como o tempo de inatividade é minimizado?
R: O GS600 inclui um alarme triplo de baixo nível, rastreabilidade MES integrada e detecção de status inteligente da seringa, garantindo que as execuções de material sejam previsíveis e ininterruptas.

Sobre a Mingseal

Como líder confiável em dispensação de alta precisão, a Mingseal fornece sistemas em linha e de mesa de ponta para as indústrias de semicondutores, eletrônicos e óptica de precisão. Com profundo conhecimento de processo, equipes de suporte globais e um compromisso com a fabricação inteligente, ajudamos fábricas de empacotamento avançado a alcançar maior rendimento, menor custo e qualidade estável — de CPU a SiP, BGA e além.
