±5µm হাই-প্রিসিশন SiP অ্যাডভান্সড প্যাকেজিং ওয়েফার লেভেল আন্ডারফিল ও ফ্লাক্স জেটিং মেশিন

অ্যাডভান্সড প্যাকেজিং ওয়েফার-লেভেল আন্ডারফিল এবং ফ্লাক্স জেটিং মেশিন

মোবাইল সাইড কী সিআইপি এবং ক্যাপাসিটর এনক্যাপসুলেশন ডুয়াল-ভালভ প্রিসিশন ডিসপেন্সার

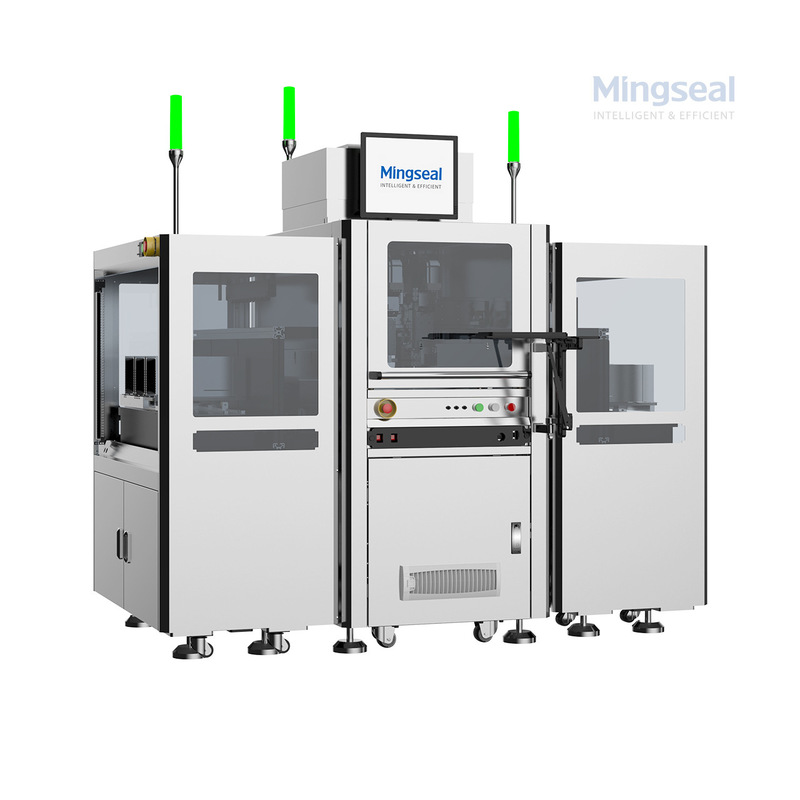

GS600 সিরিজ হল একটি পরবর্তী প্রজন্মের ডুয়াল-ভালভ ডিসপেন্সিং প্ল্যাটফর্ম যা তৈরি করা হয়েছেসাইডওয়াল বাটন সিলিং এবং ক্যাপাসিটর রুট এনক্যাপসুলেশন পরিচালনা করার জন্যস্মার্টফোন এবং কমপ্যাক্ট কনজিউমার ইলেকট্রনিক্সের জন্য অ্যাডভান্সড সিআইপি (সিস্টেম ইন প্যাকেজ) উৎপাদনে।

ডুয়াল-ভালভ সিনক্রোনাস এবং অ্যাসিনক্রোনাস ডিসপেন্সিং ক্ষমতা সহ সজ্জিত, GS600 সিরিজ নির্মাতাদের নিয়ন্ত্রিত ক্রমে বিভিন্ন উপকরণ বা স্তর প্রয়োগ করতে দেয়। এর স্মার্ট ভিশন সিস্টেম স্বয়ংক্রিয়ভাবে সাইড ওয়াল বা ক্যাপাসিটরের অবস্থান সনাক্ত করে এবং অতিরিক্ত উপচে পড়া ছাড়াই অভিন্ন আঠালো রেখা অর্জনের জন্য রিয়েল-টাইমে ডিসপেন্সিং পথ সামঞ্জস্য করে। এটি নিশ্চিত করে যে আঠালো সঠিকভাবে ক্যাপাসিটরের ভিত্তি ঘিরে ধরেছে, নকশার সহনশীলতার বাইরে ছড়িয়ে পড়া ছাড়াই।

কিভাবে কাজ করে

GS600DD ক্ষুদ্র সিআইপি উপাদানগুলির জন্য অপ্টিমাইজ করা একটি ভিশন-গাইডেড ডুয়াল-ভালভ ডিসপেন্সিং আর্কিটেকচার ব্যবহার করে। মেশিনের 130W পিক্সেল ক্যামেরা মাল্টি-কালার (RGB+White) সম্মিলিত আলোর উৎস সহ প্রথমে সাবস্ট্রেটের প্রতিটি সাইড বাটন প্রান্ত বা ক্যাপাসিটরের অবস্থান সনাক্ত করে। সিস্টেমটি তখন রিয়েল-টাইম ডিসপেন্সিং পথ গণনা করে, যা ডুয়াল ভালভগুলিকে অ্যাপ্লিকেশনের উপর নির্ভর করে সিনক্রোনাস বা অ্যাসিনক্রোনাস মোডে কাজ করতে সক্ষম করে। একটি লেজার উচ্চতা সেন্সর সুনির্দিষ্ট Z-অক্ষ অফসেট বজায় রাখে, যখন 0.01mg প্রিসিশন ওয়েইং স্টেশন ক্রমাগত ডিসপেন্স ভলিউম ক্যালিব্রেট করে। লিনিয়ার মোটর ড্রাইভ সিস্টেম উচ্চ-ভলিউম স্মার্টফোন সিআইপি উৎপাদনের জন্য গতি এবং নির্ভুলতা উভয়ই নিশ্চিত করে।

মূল সুবিধা

• মোবাইল সাইড বাটন সিলিংয়ের জন্য বিশেষভাবে তৈরি: অনুপ্রবেশ থেকে রক্ষা করার জন্য ফোনের সাইড কীগুলির সাথে টাইট, পরিপাটি আঠালো রেখা সরবরাহ করে।
• প্রিসিশন ক্যাপাসিটর এনক্যাপসুলেশন: সংযোগগুলিকে শক্তিশালী করার সময় আঠালো ছড়িয়ে পড়া নিয়ন্ত্রণ করে ক্যাপাসিটরের মূলের চারপাশে পরিষ্কারভাবে আঠালো জড়িয়ে ধরে।
• ডুয়াল-ভালভ কনফিগারেশন: মাল্টি-স্টেপ পটিংয়ের জন্য সাইকেল সময় অপ্টিমাইজ করে, একই সাথে বা ক্রমানুসারে উপাদান ডিসপেন্সিং সমর্থন করে।
• স্মার্ট প্রক্রিয়া নিয়ন্ত্রণ: মেশিন ভিশন, লেজার উচ্চতা সনাক্তকরণ এবং আঠালো ওজন পর্যবেক্ষণ উপচে পড়া প্রতিরোধ করে এবং স্থিতিশীল পুনরাবৃত্তিযোগ্যতা নিশ্চিত করে।
• কম্প্যাক্ট ফুটপ্রিন্ট: ক্যাবিনেট-স্টাইলের ইনলাইন সিস্টেম সহজেই উচ্চ-ভলিউম স্মার্টফোন এবং সিআইপি উৎপাদন লাইনে একীভূত হয়।

কিভাবে নির্বাচন করবেন

1. পজিশনিং নির্ভুলতা— সিআইপি উপাদানগুলির জন্য ±10μm এর চেয়ে ভাল পজিশনিং প্রয়োজন। ±5μm পুনরাবৃত্তিযোগ্যতা সহ লিনিয়ার মোটর X/Y সিস্টেম সাব-মিলিমিটার উপাদানগুলিতে ধারাবাহিক আঠালো রেখা স্থাপন নিশ্চিত করে।

2. ভালভ নমনীয়তা— ডুয়াল-ভালভ সিনক্রোনাস/অ্যাসিনক্রোনাস মোড সহ আপনাকে টুল পরিবর্তন ছাড়াই মাল্টি-স্টেপ প্রক্রিয়ার জন্য বিভিন্ন উপকরণ চালাতে দেয়।

3. ভিশন এবং আলো— মাল্টি-কালার আলোর উৎসগুলি সিআইপি সাবস্ট্রেটে বিভিন্ন উপাদান পৃষ্ঠ এবং সোল্ডার মাস্ক রঙ সনাক্ত করার জন্য গুরুত্বপূর্ণ।

4. ওজন ক্যালিব্রেশন— 0.01mg নির্ভুলতা মাইক্রো-ভলিউম ডিসপেন্সিং নিয়ন্ত্রণ নিশ্চিত করে, যা কমপ্যাক্ট ক্যাপাসিটর মূলগুলিতে উপচে পড়া প্রতিরোধ করার জন্য অপরিহার্য।

5. তাপ ব্যবস্থাপনা— উত্তপ্ত চাক টেবিল ধারাবাহিক প্রবাহ বৈশিষ্ট্যের জন্য ডিসপেন্সিংয়ের সময় সর্বোত্তম আঠালো সান্দ্রতা বজায় রাখে।

মূল অ্যাপ্লিকেশন

✓স্মার্টফোন সাইড বাটন (সাইড-ওয়াল) আঠা লাগানো এবং সিল করা
✓সিআইপি মডিউলগুলিতে ক্যাপাসিটর রুট এনক্যাপসুলেশন
✓মাইক্রো-ইলেকট্রনিক্সের জন্য এজ সিলিং
✓কম্প্যাক্ট উপাদানগুলির জন্য নির্বাচনী পটিং
✓টাইট স্পেসগুলিতে মাইক্রো-ভলিউম ড্যাম এবং ফিল

প্রযুক্তিগত স্পেসিফিকেশন

প্রশ্ন 2: আমি কি সাইড বাটন এবং ক্যাপাসিটরগুলির জন্য বিভিন্ন আঠালো ব্যবহার করতে পারি?

উত্তর: হ্যাঁ। ডুয়াল-ভালভ অপারেশনের সাথে, আপনি মাল্টি-স্টেপ এনক্যাপসুলেশনের জন্য একই সাথে বা ক্রমানুসারে বিভিন্ন আঠালো প্রকার বা সান্দ্রতা চালাতে পারেন।
প্রশ্ন 3: কোন ধরণের ভালভ সামঞ্জস্যপূর্ণ?

উত্তর: GS600 সিরিজ মোটা উপকরণের জন্য স্ক্রু ভালভ এবং মাইক্রো-ভলিউম, কম-সান্দ্রতার আঠালোর জন্য পাইজো জেটিং ভালভ সমর্থন করে।
প্রশ্ন 4: এটি কীভাবে অবিচ্ছিন্ন উৎপাদন পরিচালনা করে?

উত্তর: সিস্টেমে আঠালো ট্যাঙ্ক পর্যবেক্ষণ, কম-লেভেল অ্যালার্ম, রিয়েল-টাইম ভিশন ট্র্যাকিং এবং আধুনিক মোবাইল ডিভাইস লাইনগুলিতে 24/7 অপারেশনের জন্য স্থিতিশীল ক্যাবিনেট ডিজাইন অন্তর্ভুক্ত রয়েছে।
মিংসিল সম্পর্কে

মিংসিল সেমিকন্ডাক্টর, সিআইপি, এমইএমএস, স্মার্টফোন এবং অন্যান্য কনজিউমার ইলেকট্রনিক্স শিল্পের জন্য হাই-এন্ড প্রিসিশন ডিসপেন্সিং সলিউশনে বিশেষজ্ঞ। সমৃদ্ধ শিল্প দক্ষতা এবং শক্তিশালী গবেষণা ও উন্নয়ন সহ, মিংসিল বিশ্বব্যাপী নির্মাতাদের মাইক্রো-অ্যাসেম্বলি, পটিং এবং অ্যাডভান্সড প্যাকেজিংয়ের গুরুত্বপূর্ণ চ্যালেঞ্জগুলি সমাধানে সহায়তা করে — প্রতিটি প্রোডাকশন লাইনের জন্য নির্ভরযোগ্য কর্মক্ষমতা এবং ফলন উন্নতি সরবরাহ করে।
