| Marca: | Mingseal |
| Número De Modelo: | SS200 |
| MOQ: | 1 |
| Precio: | $28000-$150000 / pcs |
| Tiempo De Entrega: | Entre 5 y 60 días |
| Condiciones De Pago: | L/C, D/A, D/P, T/T, Western Union |
Sistema de sujeción automática de la tapa para el embalaje avanzado FCBGA/FCCSP
Con la rápida evolución de los procesadores de alto rendimiento, los chips de inteligencia artificial y los módulos de comunicación avanzados, la demanda de procesos de fijación de tapas confiables en los envases de gama alta continúa creciendo.La SS200 fue diseñada para ofrecer una, línea de fijación de tapa modular que elimina los riesgos de manipulación manual y garantiza una precisión repetible incluso para las aplicaciones de fijación de tapa más exigentes.compensación automática de la posición de distribución, prueba de errores inteligente para las vías de pegamento y verificación de la orientación del sustratoYa sea manejando pegamento TIM, pegamento AD o montaje de tapa personalizado, el SS200 proporciona un control y una flexibilidad de proceso sin igual.
Ventajas principales
Áreas de aplicación
✔ Accesorio de tapa FCBGA
✔ Aplicación de la tapa de la FCCSP
✔ Limón TIM y recubrimiento AD
✔ Envases de procesadores de alto rendimiento
✔ Enlace de tapa con snapcure
✔ Ensamblaje de componentes de disipación de calor para IC
Composición del sistema
Máquina de carga KLM201
* Las máquinas de este sistema son de diseño modular.
* La secuencia o cantidad de la máquina dispensadora, la máquina de montaje y la máquina de prensado en caliente se pueden ajustar de acuerdo con los requisitos de la secuencia de proceso y la relación de eficiencia.
Especificación técnica
| Tamaño PKG adecuado | 5 mm × 5 mm - 110 mm × 110 mm |
| Tamaño máximo del barco | L × W ≤ 325 mm × 162 mm |
| Peso máximo del barco | 3 kg (incluido el peso del producto) |
| Tamaño máximo del cargador | L × W × H≤ 330 mm × 165 mm × 180 mm |
| Tamaño máximo de la bandeja de la tapa | L × W ≤ 316 mm × 135 mm |
| Método de carga de la tapa |
Las condiciones de ensayo de los vehículos de las categorías M1 y M2 se especifican en el punto 6.2.3. Tubo/ bandeja blanda (personalizable) |
|
Temperatura y humedad ambiente |
25 ° C ± 5 ° C, 30 ~ 70% |
| Impresión W × D × H | Se aplicarán las siguientes medidas: |
| Peso del sistema | 5.8T |
| Fuente de alimentación | 200~240VAC, 47~63Hz, fuente de alimentación adaptativa de voltaje monofásico |
| Corriente eléctrica | Los demás: |
| El poder | 18 kW |
| Inhalación | Se aplican las siguientes medidas: |
Cómo funciona

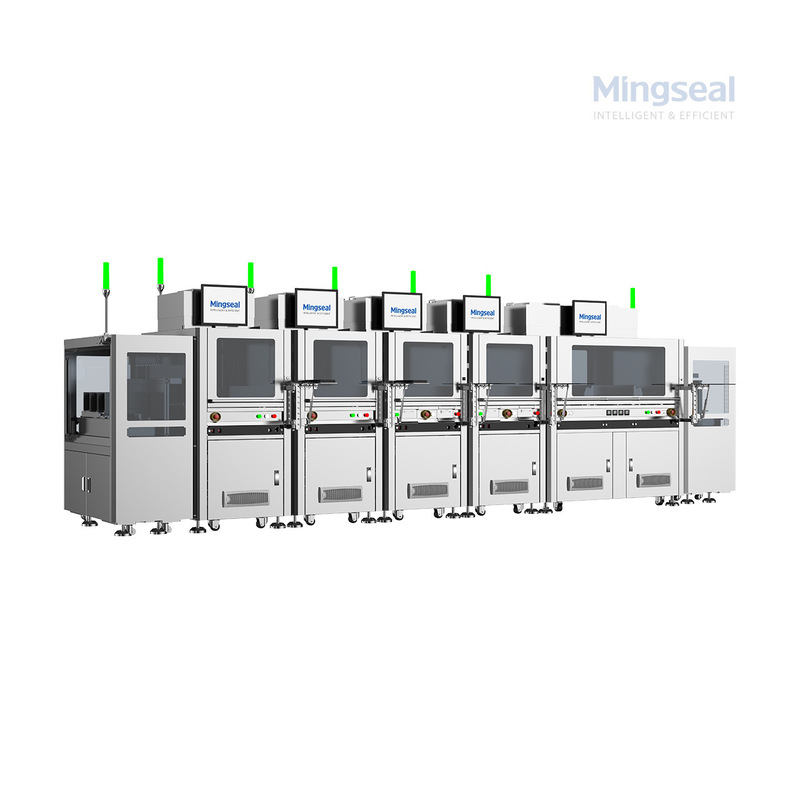

La SS200 es una línea de fijación de tapa en línea totalmente automatizada compuesta por cinco estaciones modulares que trabajan en secuencia: (1)Máquina de carga KLM201- introducir los sustratos de los cargadores o bandejas en la línea con control automático de orientación para evitar cargas erróneas; (2)Máquina de distribución GS600DSe aplicará pegamento TIM o AD utilizando una compensación automática de posición incorporada y un funcionamiento sincrónico o asincrónico de dos válvulas para obtener patrones de pegamento uniformes y repetibles. (3)Máquina de montaje AS100 recoge y coloca con precisión las tapas sobre el sustrato pegado con verificación visual de la alineación; (4)Máquina de prensado en caliente MP200 curar el enlace de la tapa a temperatura y presión controladas para lograr una adhesión constante; (5)Máquina de descarga KUM201Los módulos de inspección de AOI integrados monitorean cada etapa y todo el sistema admite el registro de datos MES para una trazabilidad completa.El diseño modular permite la reconfiguración de la cantidad y la secuencia de la estación para que coincida con los requisitos específicos del proceso.
Cómo elegir un sistema de fijación de tapa
1. Rango de tamaño de PKG:Confirme que las dimensiones de su paquete de chips están dentro del rango de 5 mm × 5 mm a 110 mm × 110 mm para garantizar una cobertura total de producción.
2Método de alimentación con tapa:Elija entre cargadores, bandejas (estándar), tipo cinturón (opcional) o bandejas de tubo / blando (personalizable) según su configuración de manejo de materiales existente y el formato de embalaje de la tapa.
3- Equilibrio de rendimiento:Determine el número óptimo de módulos de distribución, montaje y prensado en caliente necesarios para que coincidan con su tiempo de ciclo objetivo. El diseño modular permite una configuración flexible de las relaciones de estación.
4. Compatibilidad del material adhesivo:Verifique que el sistema admite sus formulaciones específicas de pegamento TIM, AD o snapcure, incluidos los requisitos de viscosidad y perfil de curado.
5Requisitos de las instalaciones:Asegúrese de que en su área de producción haya suficiente espacio en el suelo (5870 mm × 1650 mm), suministro eléctrico (200240 VAC monofásico, 81 A) y capacidad de escape (1770 L/min).
6Flexibilidad de expansión:Considere las necesidades futuras ¢ el SS200 admite la adición de módulos para rociado de flujo, curado UV, montaje de indio / grafeno y estaciones adicionales de AOI a medida que evolucionan los requisitos de su proceso.
Preguntas frecuentes
P1: ¿Qué tipos de envases admite el SS200?
R: El SS200 está diseñado específicamente para los procesos de fijación de tapas FCBGA y FCCSP, pero puede adaptarse para otras aplicaciones de embalaje avanzado similares.
P2: ¿Cómo garantiza el sistema la exactitud de la distribución del pegamento?
R: Utiliza la compensación automática de la posición de distribución y la sincronización o asincronización de doble válvula para entregar líneas de pegamento uniformes en cada ciclo.
P3: ¿Puede el sistema manejar diferentes métodos de alimentación de la tapa?
R: Sí, el cargador, la bandeja, el tipo de cinta, el tubo o la alimentación personalizada son todos compatibles para una máxima flexibilidad del proceso.
P4: ¿Cuál es la ventaja del diseño modular?
R: Los usuarios pueden añadir o reconfigurar módulos como el montaje de indio/grafeno, el rociado de flujo, el curado UV o el AOI, adaptando la línea a los requisitos de producción en evolución.
Sobre Mingseal
Mingseal es un proveedor líder en la industria de distribución de fluidos de precisión, recubrimiento y automatización de montaje para las industrias de semiconductores, automóviles y electrónica avanzada en todo el mundo.Nuestras soluciones ayudan a los fabricantes a lograr rendimientos consistentemente altos, minimizar la intervención manual, y cumplir con los estándares de proceso más exigentes en la próxima generación de envases.La innovación y la excelencia de la ingeniería de Mingseal mantienen a su producción por delante de la curva.
Contacta con Mingseal hoy mismo.para aprender cómo el sistema de fijación de tapa SS200 puede transformar su línea de embalaje avanzada con automatización y confiabilidad.
