Sistema Automático de Fixação de Tampas de 5mm-110mm PKG para Embalagens Avançadas FCBGA FCCSP

Sistema automático de fixação de tampa para embalagens avançadas FCBGA/FCCSP

Com a rápida evolução dos processadores de alto desempenho, chips de IA e módulos de comunicação avançados, a demanda por processos de fixação de tampa confiáveis em embalagens de ponta continua a crescer.O SS200 foi concebido para fornecer uma, linha de fixação de tampa modular que elimina riscos de manuseio manual e garante uma precisão repetível mesmo para as aplicações de fixação de tampa mais exigentes.compensação automática da posição de distribuição, prova de erro inteligente para os caminhos da cola e verificação da orientação do substratoSeja manipulação de cola TIM, cola AD ou montagem de tampa personalizada, a SS200 fornece controle e flexibilidade de processo incomparáveis.

Principais vantagens

• Compensação de posição de alta precisão
  A compensação de posição automática integrada garante que a cola seja distribuída com precisão a cada ciclo, mesmo com ligeiro desalinhamento do substrato.
• Inspecção completa do processo
  Os módulos de inspecção e de inspecção integrados monitorizam cada fase “desde o padrão da cola até à fixação da tampa”, salvaguardando a qualidade do produto.
• Modular e flexível
  Suporta múltiplas opções de carregamento - revista, bandeja, fita-em-rolo - e pode ser configurado para corresponder a diferentes necessidades de tráfego e processo.
• Distribuição de duas válvulas
  A operação sincronizada ou assíncrona de duas válvulas maximiza o controlo da cola e a eficiência de produção para as colas TIM e AD.

Áreas de aplicação

✔ Fixação de tampa FCBGA
✔ Fixação da tampa FCCSP
✔ TIM Glue & AD Glue Coating
✔ Embalagens de processadores de alto desempenho
✔ Snapcure - Ligação da tampa
✔ Montagem de componentes de dissipação de calor para ICs

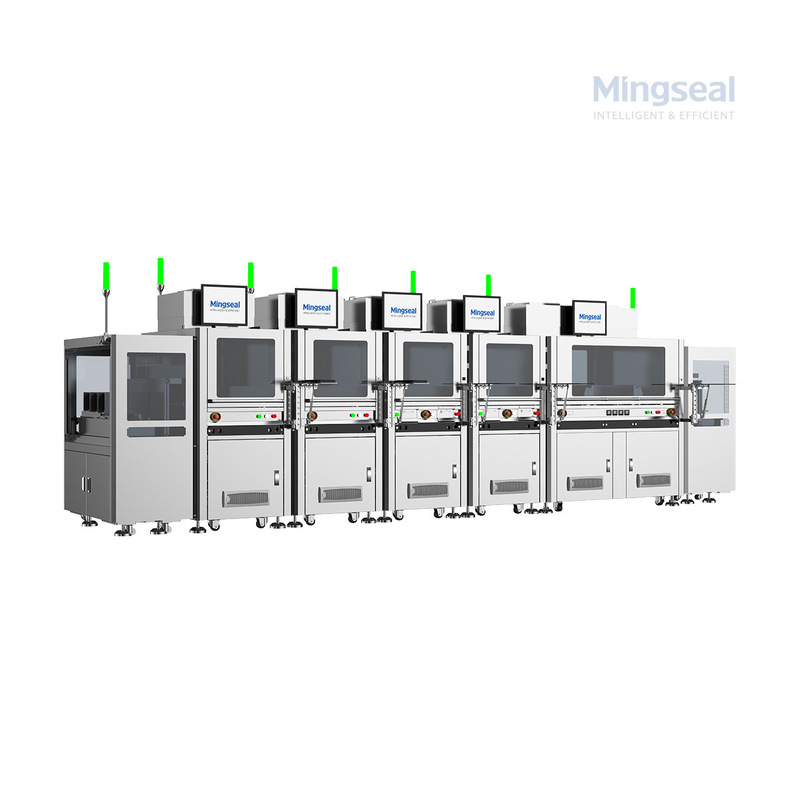

Composição do sistema

1. Máquina de carregamento KLM201

2. Máquina de distribuição GS600D
3. Máquina de montagem AS100
4. MP200 máquina de prensagem a quente
5. Máquina de descarregamento KUM201

Especificação técnica

Como funciona

O SS200 é uma linha de fixação de tampa em linha totalmente automatizada composta por cinco estações modulares que trabalham em sequência: (1)Máquina de carregamento KLM201- alimenta os substratos dos carregadores ou das bandejas na linha com controlo automático da orientação para evitar erros de carga;Máquina de distribuição GS600D️ aplicar cola TIM ou cola AD utilizando a compensação automática de posição incorporada e a operação síncrona ou assíncrona de duas válvulas para padrões de cola uniformes e repetíveis; (3)AS100 Máquina de montagem seleciona e coloca com precisão as tampas sobre o substrato colado com verificação visual do alinhamento; (4)MP200 Máquina de prensagem a quente curar a ligação da tampa sob temperatura e pressão controladas para uma adesão constante; (5)Máquina de descarregamento KUM201Os módulos de inspecção AOI integrados monitorizam cada fase e todo o sistema suporta o registo de dados MES para uma total rastreabilidade.O projeto modular permite a reconfiguração da quantidade e sequência da estação para corresponder aos requisitos específicos do processo.

Como escolher um sistema de fixação de tampa

1. Intervalo de tamanho PKG:Confirme que as dimensões do seu pacote de chips estão dentro do intervalo suportado de 5 mm × 5 mm a 110 mm × 110 mm para garantir uma cobertura total da produção.

2Método de alimentação da tampa:Escolha entre revista, bandeja (padrão), tipo cintura (opcional) ou tubo / bandeja macia (personalizável) com base em sua configuração de manuseio de material existente e formato de embalagem da tampa.

3Equilíbrio de transferência:Determine o número ideal de módulos de distribuição, montagem e prensagem a quente necessários para corresponder ao seu tempo de ciclo alvo.

4. Compatibilidade do material de cola:Verifique se o sistema suporta as suas formulações específicas de cola TIM, cola AD ou material snapcure, incluindo os requisitos de viscosidade e perfil de cura.

5Requisitos de instalação:Assegure-se de que a sua área de produção dispõe de um espaço suficiente (5870 mm × 1650 mm), de uma fonte de alimentação (200240 VAC monofase, 81 A) e de uma capacidade de escape (1770 L/min).

6Flexibilidade de expansão:Considere as necessidades futuras - o SS200 suporta a adição de módulos para pulverização de fluxo, curagem UV, montagem de ínio/grafeno e estações adicionais de AOI à medida que os requisitos do processo evoluem.

Perguntas frequentes

Q1: Que tipos de embalagens é suportado pelo SS200?
R: O SS200 foi especificamente concebido para os processos de fixação de tampa FCBGA e FCCSP, mas pode ser adaptado para outras aplicações de embalagens avançadas semelhantes.

P2: Como o sistema garante a precisão da distribuição da cola?
R: Utiliza compensação automática da posição de distribuição e sincronização ou assincronização de válvulas duplas para fornecer linhas de cola uniformes a cada ciclo.

P3: O sistema pode suportar diferentes métodos de alimentação da tampa?
A: Sim

Q4: Qual é a vantagem do projeto modular?
R: Os utilizadores podem adicionar ou reconfigurar módulos tais como montagem de ínio/grafeno, pulverização de fluxo, curagem UV ou AOI, adaptando a linha aos requisitos de produção em evolução.


Sobre Mingseal

A Mingseal é uma fornecedora líder do setor de distribuição de fluidos de precisão, revestimento e automação de montagem para as indústrias de semicondutores, automóveis e eletrônicos avançados em todo o mundo.As nossas soluções ajudam os fabricantes a alcançarem rendimentos elevados, minimizar a intervenção manual, e atender aos mais exigentes padrões de processo na próxima geração de embalagens.A inovação e a excelência da engenharia da Mingseal mantêm a sua produção à frente da curva.

Contacte a Mingseal hoje.para saber como o sistema de fixação de tampa SS200 pode transformar a sua linha de embalagem avançada com automação e confiabilidade.
