Dispensador de cola de exibição MiniLED/LED ± 0,03 mm Precisão de colocação

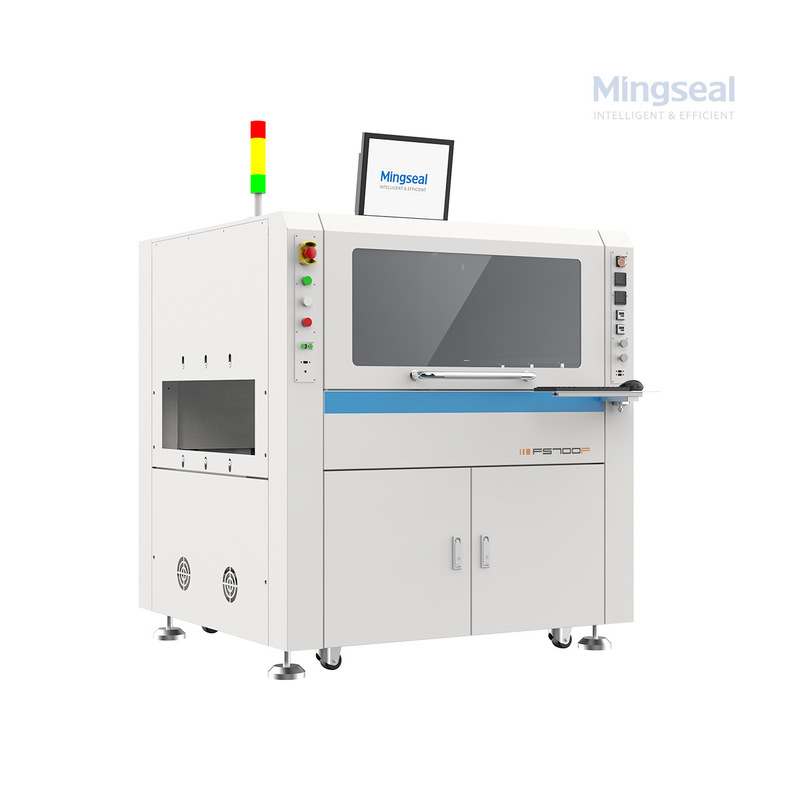

Visão geral do produto

Esta máquina dispensadora automática de cola foi construída para a fabricação de telas MiniLED e LED, onde pequenos pontos de cola repetíveis e grânulos curtos são necessários em matrizes densas. O sistema combina movimento preciso, cabeçotes de distribuição configuráveis ​​e controle de receita para colocar o adesivo com precisão em pequenas almofadas. Ele é facilmente montado em uma linha de produção ou célula de trabalho robótica e suporta trocas rápidas de bicos e opções de verificação em linha.

Problema

As linhas MiniLED e LED de passo fino falham quando os pontos de cola variam em tamanho ou posição, causando soldagem inadequada, defeitos ópticos ou curtos-circuitos que aumentam o retrabalho.

Causa Matrizes de alta densidade ampliam pequenos erros de posicionamento e volume. Os dispensadores padrão ou a aplicação manual não conseguem manter a posição e o volume dos pontos consistentes em milhares de LEDs, e a falta de verificações em linha permite que os defeitos passem para estágios posteriores.

Solução

Este dispensador usa um estágio de movimento de alta precisão e controle de dispensação ajustado para colocar micropontos consistentes e esferas curtas em painéis grandes. O sistema suporta cabeçotes de seringa, válvula ou jato para corresponder à viscosidade do fluido, armazena receitas de trabalho para repetibilidade e pode ser vinculado à inspeção visual para verificar a colocação em tempo real. O acesso rápido para limpeza e as opções de bicos modulares reduzem o tempo de inatividade.

Especificações principais

Aplicativo

• Pontos de cola de matriz MiniLED para módulos de exibição e unidades de luz de fundo.
• Cola adesiva para colocação de LED para linhas de LED COB e SMD.
• Dosagem de cola para pequenos módulos ópticos e sensores onde são necessários passos e precisão precisos.
• Execuções de painéis de alto volume e pesquisa e desenvolvimento piloto onde a recuperação rápida de receitas economiza tempo de configuração.

Como funciona

O controlador move o cabeçote de distribuição selecionado para coordenadas programadas usando o estágio de movimento. Para cada local, o cabeçote emite um pulso ou jato cronometrado para depositar o volume definido. O alinhamento da visão (se instalado) encontra referências e ajusta as coordenadas para deslocamento e rotação. Pulsos curtos ou jatos de alta frequência criam microgotas, enquanto as cabeças da seringa ou do sem-fim lidam com pontos ou esferas maiores. A receita registra configurações de pulso, pressão e movimento para execuções repetíveis.

Como escolher

1. Confirme o volume e o tom do ponto alvo; forneça um desenho de painel de amostra.
2. Forneça a viscosidade do adesivo e o método de cura para que possamos recomendar o tipo de cabeça (jato para gotas nL, seringa/trado para pontos µL).
3. Indique o rendimento necessário (partes/hora) e a densidade da matriz para dimensionar o movimento e a frequência principal.
4. Decida se a inspeção visual em linha é necessária para verificação em processo.
5. Confirme os detalhes de montagem e integração (flange do transportador/robô e sinais PLC).
6. Solicite um teste de bancada com seu painel e adesivo para ajuste final.

Perguntas frequentes

Q1: Este dispensador pode colocar pontos em matrizes MiniLED com passo de 0,5 mm?
A1: Sim. Com cabeça de microjato e alinhamento de visão, é possível obter posicionamento preciso de pontos com passo de 0,5 mm; enviar desenhos do painel para verificação.

Q2: Qual cabeçote é melhor para pontos muito pequenos?
A2: A cabeça do microjato é melhor para quedas em escala nL. Para depósitos de µL, escolha cabeças de seringa ou sem-fim. Recomendamos um teste de amostra para confirmar.

P3: Como garantir a consistência em painéis grandes?
A3: Use alinhamento confiável de visão, receitas armazenadas, alimentação estável e cabeçotes calibrados. A purga regular e as verificações dos bicos mantêm o volume estável.

Q4: Você oferece suporte à inspeção em linha?
A4: Sim. Podemos adicionar uma câmera para alinhamento e inspeção de depósitos para sinalizar pontos fora da tolerância em tempo real.

Q5: Você pode realizar testes com nosso adesivo e painel?
A5: Sim. Enviar amostras e desenhos de peças; executaremos um teste de bancada e retornaremos um relatório com as configurações recomendadas.
