| 브랜드 이름: | Mingseal |
| 모델 번호: | GS600M |
| 모크: | 1 |
| 가격: | $28000-$150000 / pcs |
| 배달 시간: | 5-60 일 |
| 지불 조건: | L/C,D/A,D/P,T/T,Western 통합 |

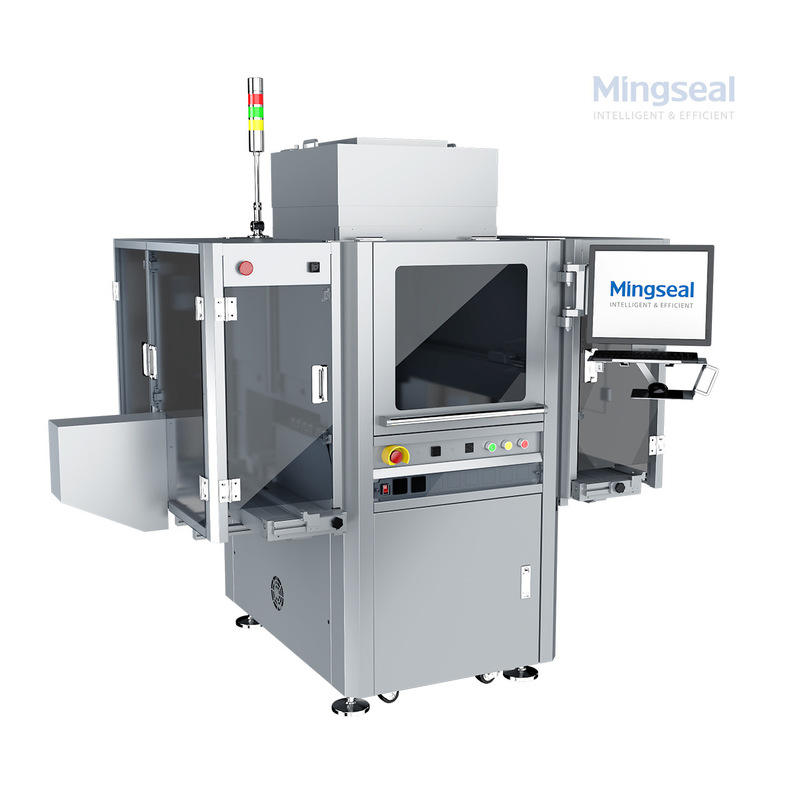

이 전자 분배 기계는 가닥 접착 및 미세 조립에 캡슐화 물질 및 보호 접착제를 정확하게 적용하도록 설계되었습니다. 제어 된 압력 범위 5.0 ~ 7.0kg/cm2 단위는 금 와이어 캡슐화를 위해 일관된 구슬 모양과 커버링을 생산이 시스템은 주사기와 밸브 헤드를 지원하며 로봇 끝 효과기에 장착되며 청소 및 노즐 변경을 위해 쉽게 액세스 할 수 있습니다.
포장 실패 및 와이어 당기 또는 이동은 접착제의 배치가 불균형하거나 압력 조절이 열악한 경우 발생하여 재작업 및 생산량이 감소합니다.
불규칙한 압력이나 불규칙한 먹이 때문에 껍질이 넘쳐나거나, 목표 부위를 놓치고, 구멍을 남깁니다.짧은 사이클 시간 동안의 불충분 한 제어 는 작은 집합체 를 특히 변동 에 취약 하게 한다.
이 기계는 5.0 ~ 7.0 kg / cm2 창 내에서 안정적인 압력 조절과 정확한 움직임 제어로 각 주기에 올바른 양의 물질을 배치합니다.짧은 유체 경로와 권장 노즐 옵션은 스트링을 줄이고 표면을 개선합니다., 레시피 저장 및 반복 움직임은 설치에서 생산으로의 전송을 빠르고 신뢰할 수 있습니다.
|
모션 시스템 |
전송 시스템 |
X/Y: 선형 모터 Z: 세르보 모터와 스크루 모듈 |
|
최대 분배 범위 |
X*Y: 280*170mm (일 트랙) - 로잉 및 배하 |
|
|
X*Y: 360*520mm/ 360*215mm (일선/복선) -- 부하 및 배하 |
||
|
효과적 인 여행 |
X*Y: 380*610mm |
|
|
반복성 (3시그마) |
X/Y≤±10μm, Z≤±10μm |
|
|
위치 정확성 |
X/Y≤±15μm, Z≤±15μm |
|
|
최대 속도 |
X/Y: 1300mm/s, Z: 500mm/s |
|
|
최대 가속 |
X/Y: 1.3gZ:0.5g |
|
|
수정 시스템 |
시각적 위치 측정 방법 |
상표/상품 외관 |
|
비행 정렬 위치 |
최대: 300m/s |
|
|
레이저 아티미터리 |
측정 범위: ±5mm, 반복 정확도 1μm 샘플링 빈도: 2k |
|
|
트랙시스템 |
트랙 수 |
Sing난e track / doub난e tracks |
|
트랙 평행성 |
가장 넓은 곳에서 가장 좁은 곳으로: < 0.1 mm |
|
|
너비 조절 범위 |
40~170mm |
|
|
옆으로 밀어내는 정확도 |
≤0.02mm |
|
|
로딩 및 릴딩 모듈 |
서스펜딩 루프 타입 / 바닥 서스펜딩 루프 타입 로딩 & 릴딩, 터치 스크린 교육 |
이 시스템은 물질을 제어 된 압력 아래 유지 하며 시시 분배 또는 운동 동기화 펄스를 사용하여 매장물을 배치 합니다. 컨트롤러는 압력을 5.0 ~ 7 로 설정 합니다.0 kg/cm2 범위와 각 종은 철 결합 주위에 올바르게 자리 잡을 수 있도록 머리의 움직임을 조정짧은 유체 경로와 적절한 노즐은 재료의 체류 시간을 줄이고 끈을 줄이는 위험을 줄입니다.
Q1: 왜 5.0 ~ 7.0 kg/cm2 압력 범위가 중요한가?
A1: 그 압력 창은 와이어 결합에 사용되는 일반적인 포장 물질에 대해 안정적인 진압을 제공하며, 오버 랜이나 빈자리를 피하기 위해 흐름을 조절하고 균형을 맞추고 있습니다.
Q2: 금 와이어 인캡슐링을 위해 어떤 노즐을 사용해야합니까?
A2: 당신의 와이어 기하학과 입금 크기에 맞춘 얇은 노즐을 사용하십시오. 부분 사진과 원하는 진주 너비를 제공하면 노즐 크기를 추천 할 것입니다.
Q3: 이 기계는 로봇 팔로 작동할 수 있나요?
A3: 예. 콤팩트한 장착 플랜지와 표준 전기 인터페이스를 갖추고 있습니다. 호환성을 확인하기 위해 로봇 플랜지 및 제어 세부 사항을 제공하십시오.
Q4: 머리가 얼마나 자주 청소되어야 합니까?
A4: 청소 주파수는 재료와 작업 주기에 따라 다릅니다. 단위는 빠른 노즐 교환과 간단한 정화 루틴을 위해 설계되었습니다.
Q5: 샘플 테스트를 제공합니까?
A5: 예. 접착기 데이터와 샘플 부품을 보내십시오. 우리는 벤치 테스트를 실행하고 권장 압력, 노즐 및 운동 설정과 함께 보고서를 반환합니다.
