| 브랜드 이름: | Mingseal |
| 모델 번호: | FS600A |
| 모크: | 1 |
| 가격: | $28000-$150000 / pcs |
| 배달 시간: | 5-60 일 |
| 지불 조건: | L/C,D/A,D/P,T/T,Western 통합 |
CCM 및 광모듈 제조를 위한 고정밀 인라인 솔루션
제품개요

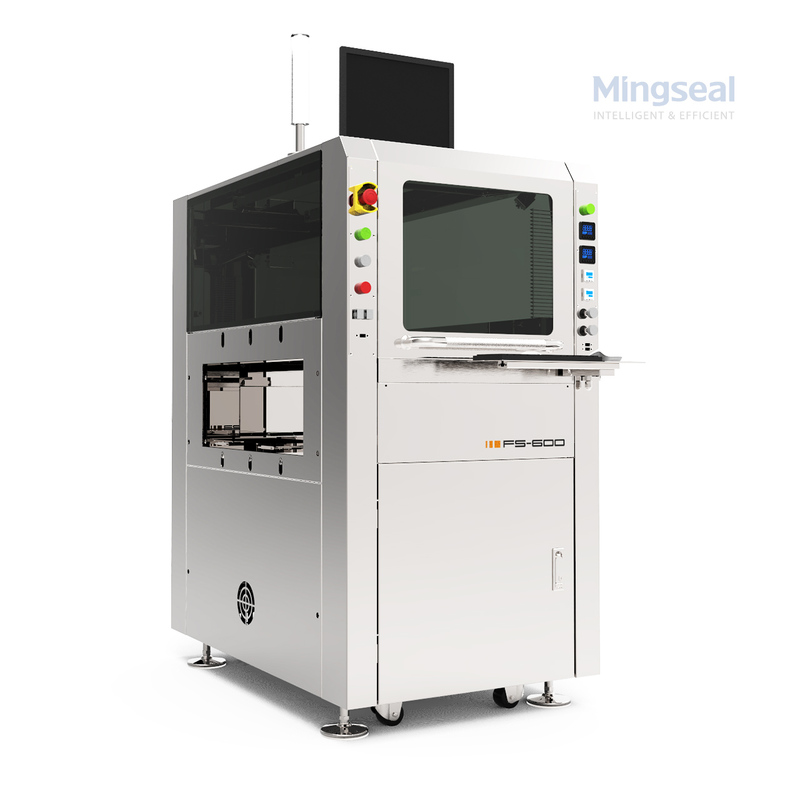

이 인라인 시각적 디스펜싱 기계는 자동 접착제 디스펜싱과 실시간 비전 검사를 결합하여 생산 속도를 높이고 재작업을 줄입니다. 광학 모듈 라인용으로 설계된 이 장치는 접착 도트나 비드를 인라인으로 배치하고 검사하여 즉각적인 수정과 더 높은 처리량을 가능하게 합니다.
경쟁이 치열한 광학모듈 및 카메라모듈 산업에서 높은 수율과 품질을 유지하려면 정밀도와 속도가 핵심입니다. Mingseal FS600 시리즈 온라인 비주얼 디스펜싱 기계는 다음 제조업체를 위해 특별히 설계되었습니다.CCM(컴팩트 카메라 모듈), COB(칩 온 보드) 광학 어셈블리 및 고밀도 SMT 라인. 탁월한 방진 성능을 위한 안정적인 광물 주조 기반을 갖춘 이 기계는 동남아시아, 인도 및 기타 주요 가전제품 허브의 현대 CCM 및 COB 생산 라인에서 일반적으로 사용되는 고속, 대량 환경에서도 일관된 결과를 제공합니다.
문제
CCM 및 COB 광학 조립 라인은 접착제가 잘못 도포되거나 결함이 감지되지 않을 경우 수율 저하로 어려움을 겪습니다. 잘못 도포된 접착제, 일관되지 않은 비드 모양, 지연된 결함 감지로 인해 광학 품질 문제, 재작업이 발생하고 대량 카메라 모듈 생산 시 라인 가동 중단 시간이 늘어납니다.
원인
근본 원인은 실시간 인라인 검사 부족, 미세한 결함을 놓치는 수동 조정, 디스펜스 타이밍 및 카메라 피드백에 대한 제한된 동기화 제어입니다. 접착제 온도 변화, 잘못 정렬된 노즐, 폐쇄 루프 비전 확인 부재로 인해 중심에서 벗어난 도트, 오버플로 및 눈에 보이지 않는 결함이 다운스트림 단계까지 감지되지 않은 채 통과되어 재작업 비용이 배가됩니다.
해결책
FS600 시리즈는 동기화된 디스펜싱과 인라인 비전 검사를 통합하여 소스에서 결함을 감지하고 수정합니다. 즉, 노즐을 디스펜싱, 캡처하고 즉시 승인/거부하거나 자동 조정합니다. 프로그래밍 가능한 레시피는 교대조 전반에 걸쳐 반복 가능한 실행을 위해 제품당 온도, 펄스, 노즐 유형 및 카메라 매개변수를 저장합니다. 자동 간격 폭 감지 기능은 렌즈, 센서 및 PCB 사이의 미세한 간격을 정밀하게 측정하여 넘침이나 공백 없이 완벽한 접착제 충진을 보장합니다.
이점은 다음과 같습니다.더 높은 1차 통과 수율, 재작업 감소, 안정적인 사이클 시간, 일관된 광학 품질.구현 단계:1) 디스펜스 및 카메라 매개변수를 사용하여 제품별 레시피 구성 2) 파일럿 실행 및 인라인 비전 검증을 통해 검증 3) 빠른 사이클 렌즈 공정에서 즉각적인 경화를 위해 UV 경화 모듈 통합 4) 완전한 추적성을 통해 반복 가능한 생산을 위해 검증된 레시피를 저장합니다.
주요 장점
인라인 자동 간격 폭 감지: 렌즈, 센서, PCB 사이의 미세한 틈을 정밀하게 감지하여 넘침이나 빈 공간 없이 완벽한 접착제 충진을 보장합니다.
이중 트랙 평행 컨베이어: 동시 멀티보드 디스펜싱이 가능합니다.
UV 경화 통합: 빠른 사이클의 CCM 렌즈 및 COB 공정에 중요한 즉각적인 접착제 경화를 가능하게 합니다.
안정적인 광물 기반과 정밀한 위치 결정: 진동을 최소화하여 정확성을 보장합니다.
일반적인 응용 분야
✔ CCM(컴팩트 카메라 모듈) 갭필, 언더필, 렌즈 접착
✔ COB 광학 부품 캡슐화
✔ 칩 본딩을 위한 언더필 및 댐앤필
✔ 렌즈 모듈용 먼지 방지 접착제 및 접착 밀봉
✔ 광학 및 LED 어셈블리용 솔더 페이스트 디스펜싱
✔ 중간 베젤 및 FPC 모듈용 PUR 접착제 디스펜싱
✔ 고밀도 PCB에 금속 돔 또는 마이크로 부품 접착
작동 방식
기계는 분배-검사 루프를 실행하고 결함이 전파되기 전에 조치를 취합니다.
선택한 레시피:제품별 설정이 로드되었습니다.
접착제 가열 및 펄스시간 초과 분배를 통해 목표물에.
비전 시스템은 이미지를 캡처하고,공차와 비교하여 결과를 출력합니다.
실패 시:기계는 오류를 기록하고 부품에 플래그를 지정하며 노즐 조정 또는 제거를 트리거할 수 있습니다.
선택 방법
주요 생산 제약 조건(속도, 정확성 또는 유연성)에 맞춰 선택하세요.
처리량에 우선순위를 두시겠습니까?더 높은 검사 속도와 빠른 카메라 노출을 선택하세요.
도트 정밀도를 우선시하시겠습니까?최소 볼륨과 위치 정확도를 확인하세요.
자동화가 필요합니까?PLC 호환성 및 장착 옵션을 확인하십시오.
제품이 자주 바뀌나요?레시피 메모리와 빠른 변경 팁을 찾아보세요.
선택적 구성
| 기준 | 선택 과목 |
|---|---|
| 청소 모듈 | 낮은 액체 레벨 감지 및 경보 |
| 청각 및 시각 경보 시스템 | 계량 모듈 |
| 비전 모듈 | 레이저 교정 모듈 |
| 공기압 조절 모듈 | 방진 모듈 |
| 압전 밸브 | 특수 청소 모듈 |
| 표준 운영 소프트웨어 | 디스펜싱 모듈 (스크류 밸브 / 정밀 디스펜싱 컨트롤러 등) |
| X/Y/Z 축 기준점 교정 모듈 | 더블 밸브(동기 토출/비동기 토출) |
| IPC 산업용 제어 컴퓨터 | 모듈 기울이기 및 회전 |
| 노즐 가열 장치 | 360° 회전 모듈 |
| 단일 트랙 | 자동 로딩/언로딩 |
FAQ
Q1: FS600 시리즈는 CCM 및 COB 조립을 위해 어떤 고유한 기능을 제공합니까?
A: 자동 간격 폭 감지, 인라인 UV 경화, 이중 트랙 병렬 전송 및 실시간 접착제 검사는 광학 모듈의 안정적인 고수율 프로세스를 보장합니다.
Q2: 기계는 좁은 틈에서 접착제 정밀도를 제어하는 데 어떻게 도움이 됩니까?
A: 시각적 시스템은 간격 크기를 자동으로 측정하고 실시간으로 디스펜싱 볼륨을 조정하여 오버플로나 언더필을 방지합니다.
Q3: FS600을 MES에 연결할 수 있습니까?
A: 예. 스마트 공장 통합을 위한 SECS-GEM/MES 프로토콜을 완벽하게 지원합니다.
Q4: Mingseal은 해외 현지 지원을 제공합니까?
답: 그렇습니다! Mingseal은 일본, 베트남, 태국, 한국 및 기타 주요 전자 제조 지역에서 기술 지원을 통해 글로벌 고객에게 서비스를 제공합니다. 필요한 경우 원격 문제 해결, 교육 및 현장 서비스를 제공합니다.
밍실 소개
Mingseal은 전 세계 소비자 가전 산업을 위한 고정밀 디스펜싱 솔루션을 제공하는 신뢰할 수 있는 제조업체입니다. 우리는 광학 모듈, SMT 라인 및 고급 PCB 조립을 위한 스마트하고 유연한 장비에 중점을 둡니다. 수십 년의 경험과 독립적인 R&D 팀을 통해 우리는 파트너가 안정적인 수율과 최대 라인 효율성을 달성할 수 있도록 최선을 다하고 있습니다.
오늘 저희에게 연락하세요맞춤형 견적을 원하거나 CCM 또는 COB 생산 라인을 위한 FS600 시리즈 데모를 예약하세요!
