Concentrische auger klep met 170 cc reservoir voor precisie elektronica dispensing

Productoverzicht

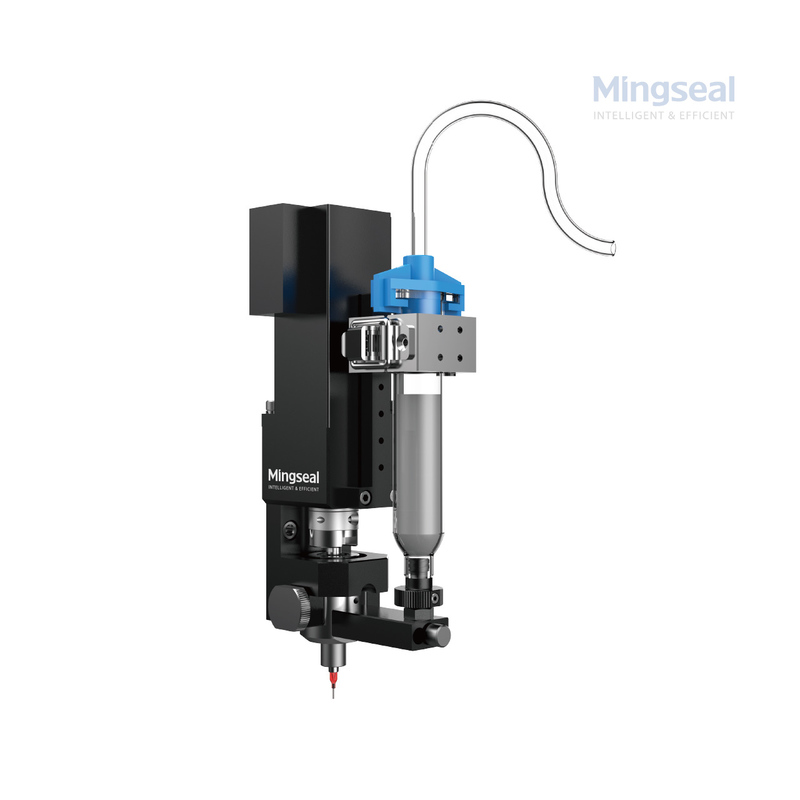

Deze concentrische stekelventiel meet kleefstoffen en pasta's door positieve verplaatsing met behulp van een concentrisch schroefontwerp.De 170cc-optie vermindert de vulcycli op lijnen met een hoog volumeDe klep is ontworpen voor herhaalbare afzettingen, eenvoudige mondstukwisselingen en eenvoudige reiniging voor de montage van elektronica en de binding van modules.

Probleem

De assemblagelijnen vertragen wanneer de productie wordt onderbroken door frequente hervullingen of inconsistente afzettingen en de herwerkingen toenemen.

De oorzaak

Kleine reservoirs dwingen tot frequente interventie en drukvoeding kan pulsen of lucht introduceren, waardoor de vorm van de kralen en het volume van het schot variëren.Slechte voedingsontwerp verergert deze problemen.

De oplossing

Deze concentrische stekelventiel zorgt voor positieve verplaatsingsmeting met een keuze uit reservoircapaciteiten tot 170cc.,De snel loskoppelende koppen en de standaard spuitstukken maken het onderhoud en de overstap snel en houden de lijnen in werking.

Technische parameters

Toepassing

• PCB- en modulebinding: herhaalbare kleefpunten en -kralen voor connectoren en componenten.
• Thermische interface en stoomkamer: gecontroleerde plaatsing van de pasta voor TIM-zitplaatsen.
• Multi-punt dispensering: één klep die meerdere kleine stopcontacten of meerdere robotkoppen voedt.
• Pilot- en productielijnen die profiteren van minder hervullingen en gemakkelijker onderhoud.

Hoe het werkt.

De concentrische schroef draait om het materiaal naar voren te verplaatsen; de schroef stelt het geleverde volume in rpm. Het reservoir voedt de schroef zonder lucht in te voeren;grotere reservoirs verminderen de hervulfrequentie en stabiliseren de voedingsdrukHet materiaal loopt door een kort vloeistofpad naar het mondstuk, waardoor het volume van het dode materiaal afneemt en de consistentie van het schot naar schot wordt verbeterd.

Hoe te kiezen

1. Kies de grootte van het reservoir die overeenkomt met de looplengte en de vultolerantie (kees 170 cc voor langere ononderbroken runs).
2. Zorg voor de vloeistofviscositeit bij werktemperatuur zodat we de schroefvrijheden en de mondstuk aanbevelingen kunnen bevestigen.
3. Selecteer de diameter van de spuitstuk om aan uw doelpunt of de grootte van de kralen te voldoen.
4. Kies een voermethode: grote tank met zwaartekrachtvoeding of drukpot voor langere rijden; gebruik een stabiele regulator voor drukvoeding.
5. Voor de verificatie in gesloten lussen in lijnen met een beperkte tolerantie moet rekening worden gehouden met encoder-feedback of stroomsensoren.
6. Verzoek om een test op de testbank voor slijpstoffen of met een zeer hoge viscositeit.

Veelgestelde vragen

Vraag 1: Waarom de 170cc-reservoiroptie?
A1: Het vermindert de vulcycli op lijnen met een groot volume, vermindert de interventie van de bediener en helpt bij het behoud van een stabiele voeding voor langere looptijden.

V2: Kan de klep abrasieve of gevuld pasta's verwerken?
A2: Ja. Vermeld de natte onderdelen van keramiek of bekleed materiaal en het plan voor reserveonderdelen; we raden een slijttoets op de bank aan voor schuurmiddelen.

V3: Welke stroom kan ik verwachten voor mijn pasta?
A3: De doorstroming is afhankelijk van de viscositeit en het mondstuk; het typische werkbereik bedraagt 0,5-80 ml/min. Stuur uw vloeistofgegevens voor een op maat gemaakte schatting.

V4: Hoe wordt herhaalbaarheid gemeten?
A4: Herhaalbaarheid wordt gemeten als een consistent schotvolume na afstemming met een vaste voeding en een correcte spuitstuk. Typische waarden ≥95% in productie-achtige tests.

V5: Biedt u ondersteuning bij het testen van monsters en de integratie?
A5: Ja. Stuur vloeistofmonsters en bedrijfsomstandigheden; wij voeren benchtests uit, rapporteren logs en raden instellingen voor productie-integratie aan.
