| Merknaam: | Mingseal |
| Modelnummer: | GS600DD |
| MOQ: | 1 |
| Prijs: | $28000-$150000 / pcs |
| Levertijd: | 5-60 dagen |
| Betalingsvoorwaarden: | L/C,D/A,D/P,T/T,Western Union |

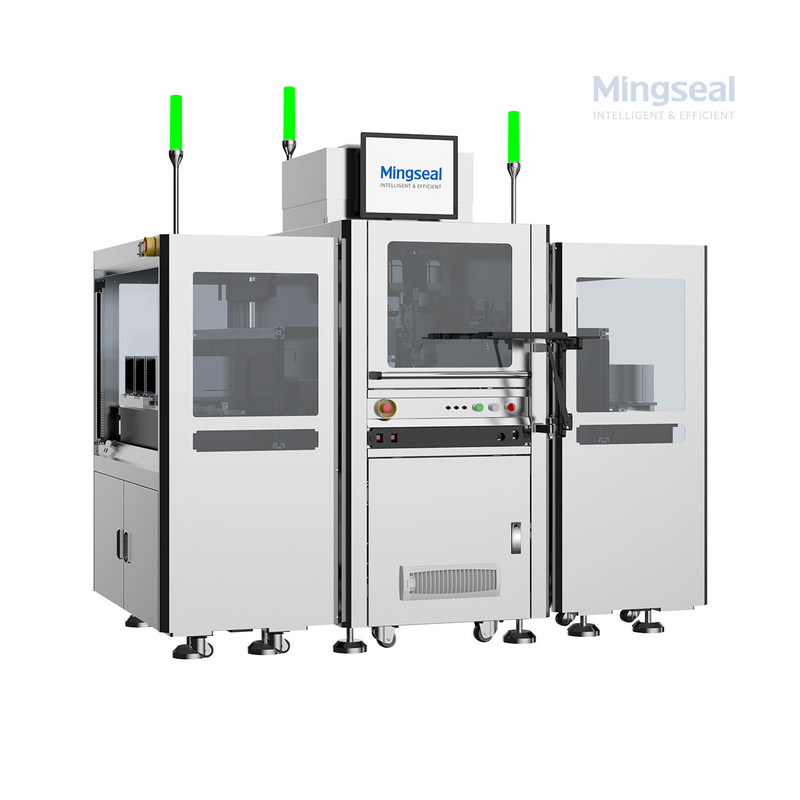

De GS600DD is een geavanceerde doseeroplossing met dubbele kleppen, speciaal ontworpen voor de moderne halfgeleiderverpakkingsindustrie. Dit systeem, ontworpen als een robuuste staande unit in kaststijl, biedt fabrikanten de flexibiliteit, snelheid en hoge nauwkeurigheid die vereist worden door de huidige PCBA- en high-end halfgeleiderassemblagelijnen.
Dit staande systeem ondersteunt dubbele klep synchrone interpolatie en dubbele klep asynchrone modi, zodat fabrikanten twee doseerprocessen parallel kunnen uitvoeren of verschillende lijmstroom snelheden kunnen gebruiken naar behoefte. Met een universele kaststructuur is het gemakkelijk te onderhouden, eenvoudig te upgraden en kan het zonder kostbare stilstand op meerdere werkstations worden hergebruikt.
Belangrijkste Voordelen
Flexibel dubbelklep ontwerp: Behandel meerdere lijmtaken tegelijk — snellere productie, efficiënter materiaalgebruik.
Automatisch Onderhoud: De ingebouwde laserhoogtesensor, de reinigingsbeker voor restlijm en de automatische waarschuwing voor laag niveau minimaliseren stilstand en helpen hoge OEE-percentages te handhaven.
Flexibele Materialen: Van soldeerpasta en UV-lijmen tot geleidende pasta's, de GS600DD ondersteunt diverse media voor dam & fill, randafdichting en componentinkapseling.
Stabiele Werking: FFU-luchtzuivering, UPS-back-up en realtime drukprogrammering houden de lijmstroom consistent, zelfs tijdens onverwachte lijnwijzigingen.
✓ FCBGA Coating Toepassing
✓ Draadbonding Coating Toepassing
Dubbele Klep Synchronisatie (met Interpolatie) Module
Automatische correctie van doseerpositie afzonderlijk voor dubbele kleppen
Gelijktijdige werking van dubbele kleppen om de productie-efficiëntie te verbeteren
Piëzo-elektrisch Jetting Systeem
Geschikt voor het vullen of coaten van laagviskeuze lijmen zoals Fill
Schroefdoseersysteem
Geschikt voor het coaten van hoogviskeuze lijmen zoals Dam en Tim
Lijmtank Scan Module
Automatische uitlezing van tank QR-code informatie om slechte bediening door lijmvervuiling / verlopen lijm te voorkomen
Visueel Systeem
Positionerings- en detectiefuncties
Inspectie voor gebruik om defecte inkomende materialen te voorkomen
Inspectie na gebruik om batchdefecten te voorkomen
Platform-Type Laad- & Ontlaadsysteem
Automatische sortering van de voedingsvolgorde
Voltooiing van de bewerking binnen de Plasma-tijdslimiet
Gebruiksvriendelijk mens-machine-interface ontwerp
Begin met het definiëren van uw doseermodus — als u zowel dam als fill in één keer nodig heeft, is een dubbelklepsysteem essentieel. Controleer de compatibiliteit van de lijm: laagviskeuze materialen (fill, underfill) werken met het piëzo-elektrische jetting systeem, terwijl hoogviskeuze materialen (dam, TIM) de schroefdoseermodule vereisen. Verifieer het vereiste doseergebied — de GS600DD ondersteunt tot 355*595 mm. Bevestig voor halfgeleiderverpakking de cleanroomklasse (Klasse 100 of Klasse 10) en of u automatische QR-scanning van de lijmtank nodig heeft om mengfouten te voorkomen. Overweeg ook het laadsysteem: platform-type auto-sequencing wordt aanbevolen voor naleving van de Plasma-tijdvenster.
De GS600DD maakt gebruik van een dubbele kleparchitectuur die in synchrone interpolatie of asynchrone modus kan werken. Eerst sequentieert de platform-type lader automatisch binnenkomende substraten. Het vision-systeem inspecteert elke eenheid vóór het doseren om defecte materialen af te wijzen. De schroefklep vormt de dam met precieze randcontrole, gevolgd door de piëzo-elektrische jetting klep voor het vullen — beide met onafhankelijke instellingen voor stroom, hoogte en pad. De laserhoogtesensor bewaakt de speling in realtime, terwijl de reinigingsbeker voor restlijm en de automatische waarschuwing voor laag niveau de continue werking handhaven. Na het doseren verifieert de post-process vision-inspectie de kwaliteit, en het systeem gaat automatisch verder naar het volgende substraat.
A: Het dubbele klepsysteem maakt het mogelijk om eerst de dam te vormen met precieze randcontrole, gevolgd door het vullen — beide kunnen worden fijn afgesteld voor nauwkeurigheid van stroom, hoogte en pad.
A: Ja! Van soldeerpasta tot UV-uithardbare harsen en geleidende lijmen, de GS600DD past zich gemakkelijk aan met programmeerbare druk- en klepbesturingen.
A: Geïntegreerde lasersensoren, machine vision en realtime berekening van het lijmpad helpen bij het handhaven van strakke lijmvolumes en het vermijden van overlopen, cruciaal voor BGA en fine-pitch gebieden.
