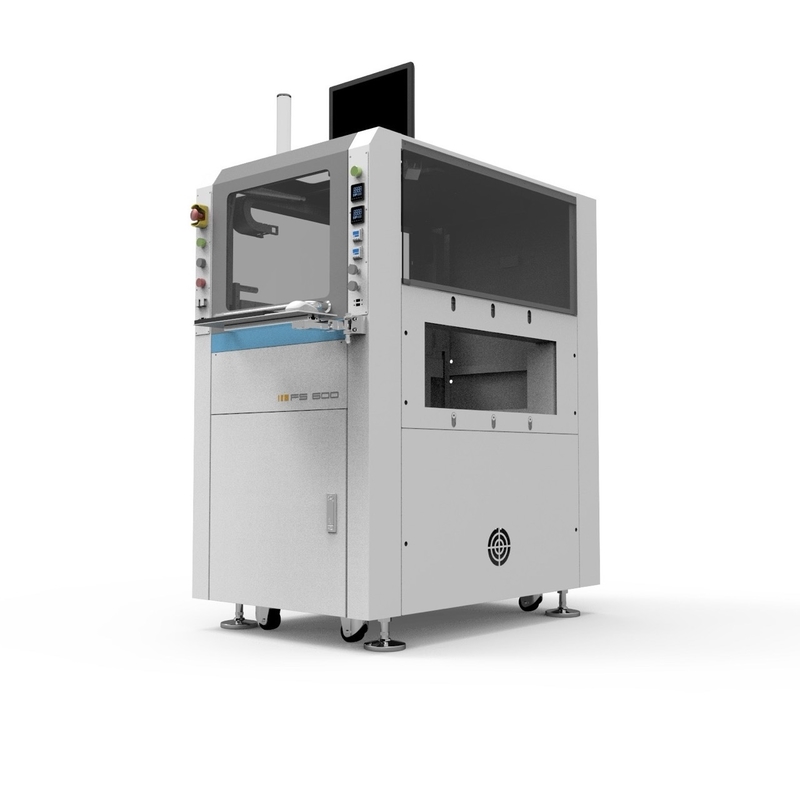

Máquina de Dispensação Automática de Adesivo Inline para Montagem MiniLED VCM

Visão geral do produto

Esta plataforma automática de distribuição em linha foi concebida para a produção em grande volume de MiniLED e montagem de módulos VCM (motor de bobina de voz).cabeça de distribuição configurável com várias bocas, cartucho de seringa ou opções de alimentação aquecida, válvulas de resposta rápida, visão 2D/opcional 3D de bordo para alinhamento de mosca e AOI, e interfaces MES para gestão e rastreabilidade de receitas.De potência não superior a 50 W, reduz ao mínimo o enrolamento, garante a precisão da colocação e suporta a rápida mudança de produto.

Problema → Causa → Solução

Problemas: As linhas MiniLED/VCM exigem colocação consistente de micro-pontos em alta produtividade; a distribuição inconsistente causa perda de rendimento, defeitos ópticos e retrabalho.
Causa: Os processos manuais, a temperatura/viscosidade instável do adesivo, os limites de potência da cabeça única e a falta de alinhamento em linha produzem variações de volume e de colocação.
Solução: Implementar um dispensador em linha de duas válvulas, medição rápida das válvulas, alinhamento guiado pela visão e receitas bloqueadas (MES) para estabilizar o volume, colocar com precisão e dimensionar o débito.

Especificações técnicas

Aplicações

• Posicionamento de pontos de adesivos em tiras/pacotes MiniLED, subrecheio e almofadas térmicas.
• VCM módulo de alto-falante pontos de cola dispensando para TWS e pequenos módulos de áudio.
• Distribuição de adesivos em linha para módulos de câmaras, conectores e pequenas ópticas onde seja necessária uma cura rápida ou um manuseamento imediato.

Como funciona?

1. Carga do material: instalar cartuchos de seringa ou ligar a linha de alimentação aquecida; definir a temperatura para viscosidade alvo.
2. Recepção e alinhamento: carregam a receita localmente ou a partir do MES; o transportador indica as peças e a visão alinha os fiduciários.
3. Ciclo de distribuição: as cabeças com várias bocas depositam pontos/coxas por receita em sequência paralela ou escalonada.
4. Verificação e registo: a AOI inspecciona a geometria do depósito; registos de processos e lotes salvos no MES para efeitos de RCM e rastreabilidade.

Como escolher

• Tamanho do depósito e adesivo: para os nano-pontos, escolher válvulas de piezo; para os adesivos preenchidos, escolher bombas de pistão com alimentação aquecida.
• Requisitos de rendimento: utilizar bancos de bocas paralelas e operação de cabeça escalonada para atingir os objetivos da UPH.
• Tolerância de colocação: selecionar o alinhamento da visão quando a tolerância for ≤ ±0,02 mm.
• Necessidades de integração: confirmar a compatibilidade SMEMA/PLC, EtherNet/IP/OPC-UA ou Modbus para sincronização de linha e gestão de receitas MES.

Instalação e manutenção

Instalação: integração de transportadores em linha; ligação de energia, ar comprimido e rede; garantia de ESD/rede adequada para módulos delicados.
Colocação em serviço: executar a matriz adesiva × bocal × temperatura × velocidade para criar receitas validadas e critérios de aceitação AOI.
Manutenção de rotina: limpeza diária dos bicos das linhas de grande utilização; verificações programadas dos cartuchos da bomba/válvula; recalibração mensal da visão e inspecção dos transportadores.

Perguntas frequentes

P: Que adesivos são suportados para MiniLED/VCM?
A: Suporta adesivos UV, de fusão a quente, adesivos epóxies, valida viscosidade versus temperatura e seleciona a válvula em conformidade.
P: O sistema pode executar modos indexados e contínuos?
R: Sim, suporta tanto o transporte indexado quanto a operação contínua em linha; E/S configurável para sincronização de linha.
P: Como são geridas e rastreadas as receitas?
R: As receitas armazenam localmente o cronograma da válvula, os caminhos de movimento, as temperaturas e os mapas dos bicos e podem ser empurrados/puxados através do MES para a rastreabilidade dos lotes.
