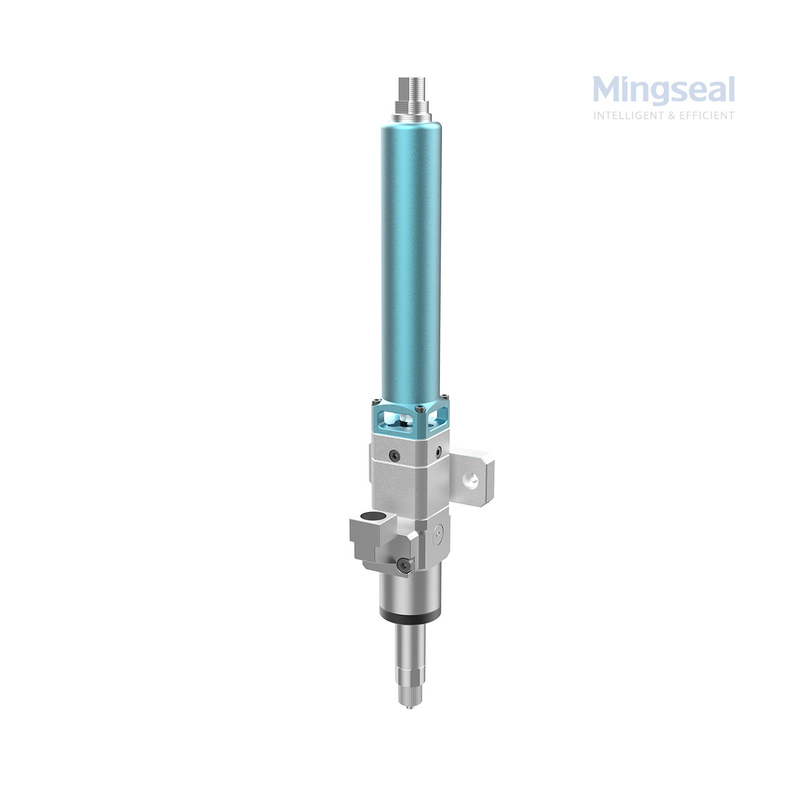

Precision Volumetric Auger Valve 15 μL Minimale afgifte voor geautomatiseerde assemblage-stations

Productoverzicht

Deze vijzelklep doseert het materiaal door middel van positieve verplaatsing, wat zorgt voor een soepele, continue uitvoer en nauwkeurige dosering per gebeurtenis. Het is gebouwd voor geautomatiseerde cellen en robot-eindeffectoren waarbij een consistente afzetting van 15 µl en een herhaalbare kraalvorm vereist zijn. De kop is compact, eenvoudig te monteren en ontworpen voor snelle toegang en reiniging om de uitvaltijd van de lijn laag te houden.

Probleem

Geautomatiseerde productie slaagt er vaak niet in om kleine vaste stortingsvolumes en een gladde kraalvorm vast te houden, waardoor assemblageafkeuringen en herbewerkingen ontstaan.

Oorzaak

Zuiger- of drukgebaseerde voedingen kunnen pulsen veroorzaken, gevoelig zijn voor veranderingen in de voedingsdruk en last hebben van het binnendringen van lucht. Bij kleine afzettingen verschijnen deze verstoringen als een variabel volume, rijgen of inconsistente hielranden.

Oplossing

De vijzelklep maakt gebruik van een roterende schroef om het materiaal continu te verplaatsen, zodat de output de motorsnelheid lineair volgt. Dit elimineert drukpulsen bij het mondstuk, vermindert de gevoeligheid voor voedingsfluctuaties en verbetert de herhaalbaarheid per gebeurtenis. Snel loskoppelbare kop en gemeenschappelijke mondstukopties maken afstelling en reiniging eenvoudig.

Sollicitatie

• Geautomatiseerde verbinding: 15 µL dots en korte kralen voor componentfixatie, connectorverbinding en montagepunten.
• Oppotten en start van de opening: vaste afzettingen om de stroomafwaartse stroming voor het oppotten te starten.
• Afdichting en pakking: herhaalbare afzettingen voor kleine behuizingen en behuizingen.
• Productie- en pilotlijnen in kleine series waar herhaalbare dosering per gebeurtenis nodig is.

Hoe het werkt

Een roterende vijzel duwt het materiaal vooruit met een snelheid die wordt bepaald door het motortoerental. Voor eenmalige stortingen laat de controller de motor gedurende een ingestelde puls draaien om 15 µL te leveren. Voor continu lijmspoorwerk zorgt de stabiele rotatie voor een soepele, pulsvrije uitvoer. De diameter van de spuitmond en de pulslengte van de motor bepalen de lijmrupsbreedte en het afgezette volume. Positieve verplaatsing vermindert de luchtgevoeligheid en verbetert de stabiliteit bij lage stroomsnelheden.

Hoe te kiezen

1. Match-storting: bevestig dat 15 µL per evenement geschikt is voor uw pad of gap; kies de spuitmondgrootte zodat deze bij de lijmrupsbreedte past.
2. Viscositeit controleren: geef de vloeistofviscositeit bij bedrijfstemperatuur op, zodat we de speling van de vijzel en materiaalopties kunnen bevestigen.
3. Voerkeuze: gebruik een drukpot voor lange runs of een zwaartekrachtpot voor bench/korte runs; een stabiel aanbod handhaven om hongersnood te voorkomen.
4. Integratie: controleer de compatibiliteit van de motordrivers en de flensafmetingen voor robotmontage.
5. Reinigen en onderhouden: plan reservespuitmonden en gebruik een snelkoppelingskop voor frequente vervanging.
6. Test: vraag een testbank aan voor gevulde vloeistoffen of vloeistoffen met een hoge viscositeit om de instellingen vóór productie te vergrendelen.

Veelgestelde vragen

Vraag 1: Kan de klep elke cyclus op betrouwbare wijze 15 µL produceren?
A1: Ja. Met de juiste keuze van het mondstuk, de timing van de motorpulsen en een stabiele toevoer is de typische nauwkeurigheid ±1~4%. Voor de uiteindelijke productie-instellingen adviseren wij een bench tune.

Vraag 2: Welke vloeistofviscositeiten kan het aan?
A2: Gangbare lijmen tot ~150.000 cps. Voor zwaardere pasta's kunt u een monstertest aanvragen om de vloei- en slijtage-eigenschappen te bevestigen.

Vraag 3: Is de uitgang pulsvrij voor lijmspoortoepassingen?
A3: De continue rotatie van de vijzel zorgt voor een effectieve pulsvrije spuitdopopbrengst voor lijmspoorwerk. Bij dosering per cyclus wordt gebruik gemaakt van getimede motorpulsen voor vaste doseringen.

Vraag 4: Hoe eenvoudig is schoonmaken en omschakelen?
A4: De snelkoppelingskop geeft snelle toegang tot de vijzel en het mondstuk. Bewaar reservespuitmonden en afdichtingen om de stilstandtijd tijdens het wisselen te minimaliseren.

Vraag 5: Biedt u monstertests aan?
A5: Ja. Vloeistofgegevens verzenden (viscositeit bij werktemperatuur en SDS) en beoogde afzetting; we zullen een benchtest uitvoeren en de resultaten en aanbevolen instellingen retourneren.
