| ชื่อแบรนด์: | Mingseal |
| เลขรุ่น: | FS600DDF |
| ขั้นต่ำ: | 1 |
| ราคา: | $28000-$150000 / pcs |
| ระยะเวลาการจัดส่ง: | 5-60 วัน |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |

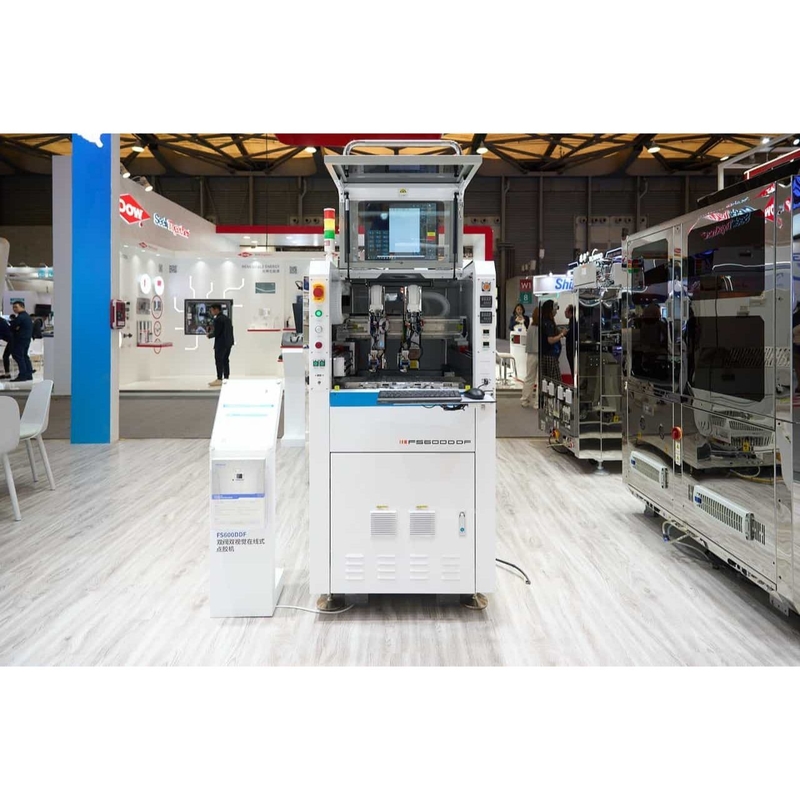

เครื่องจ่ายวิชันวาล์วคู่นี้มีช่องจ่ายยาที่ควบคุมอย่างอิสระสองช่อง พร้อมด้วยกล้องในตัวสำหรับการจัดตำแหน่งที่ไว้วางใจได้และการตรวจสอบคราบสะสม ได้รับการปรับให้เหมาะสมสำหรับการเติมด้านล่าง การเคลือบ และสารกันรั่วบนวงจรที่มีความยืดหยุ่นและโมดูลขนาดเล็กที่ต้องการตำแหน่งที่แคบ ปริมาตรที่ตรงกัน และผลลัพธ์ที่ได้รับการตรวจสอบแล้ว ระบบรองรับกระบอกฉีดยา วาล์ว หัวสว่าน และหัวไมโครเจ็ท ดังนั้นทั้งสองช่องจึงสามารถจ่ายของเหลวเดียวกันหรือต่างกันได้พร้อมกัน
การเติมด้านล่างและการเคลือบตามรูปแบบจะล้มเหลวเมื่อคราบสกปรกไม่ตรงแนวหรือปริมาตรแตกต่างกันระหว่างช่อง ทำให้เกิดช่องว่าง จุดแห้ง หรือการไหลล้น ซึ่งนำไปสู่การทำงานซ้ำและความน่าเชื่อถือต่ำ
โดยทั่วไปการเปลี่ยนแปลงจะมาจากการเปลี่ยนชิ้นส่วน การวางตำแหน่งหัวฉีดไม่ตรง การขับเคลื่อนไม่สอดคล้องกัน หรือจังหวะของช่องสัญญาณไม่ตรงกัน หากไม่มีการจัดตำแหน่งการมองเห็นและการควบคุมแบบซิงโครไนซ์ กระบวนการแบบช่องสัญญาณคู่จะให้ผลลัพธ์ที่ไม่สม่ำเสมอทั่วทั้งชิ้นส่วนหรือชุดงาน
เครื่องจักรนี้ผสมผสานการเคลื่อนไหวที่แม่นยำ การวางตำแหน่งกล้อง และไดรฟ์อิสระคู่ เพื่อให้แต่ละช่องวางปริมาณที่ถูกต้องในตำแหน่งที่ถูกต้อง การแก้ไขการมองเห็นสำหรับกะ/การหมุน การจัดเก็บสูตรสำหรับงานซ้ำ และการตรวจสอบต่อช็อตจะช่วยลดข้อผิดพลาดและการตั้งค่าความเร็ว การเปลี่ยนหัวฉีดอย่างรวดเร็วและการไล่ล้างเป็นประจำจะช่วยลดเวลาหยุดทำงานสำหรับการผลิตวัสดุหลายชนิด
|
พื้นที่ครอบครอง |
ขนาด (กว้าง×ลึก×สูง) |
770×1200×2000มม |
|
ระดับความชัดเจน |
ความชัดเจนของพื้นที่ทำงาน |
คลาส 1,000 |
|
ระบบการเคลื่อนไหว |
ช่วงการจ่าย (กว้าง×ลึก) |
320×400 มม. (ดูอัลวาล์ว) |
|
การทำซ้ำ (3sigma) |
X1/X2/YY1: ±10μm |
|
|
ความแม่นยำของตำแหน่ง (3sigma) |
X1/X2/Y/Y1: ±15μm Z1/Z2: ±10μm |
|
|
สูงสุด ความเร็ว |
X1/X2/ใช่/Y1: 1300มม./วินาที |
|
|
สูงสุด การเร่งความเร็ว |
X1/X2/มี/Y1: 1.3ก Z1/Z2: 0.5ก |
|
|
ติดตามการส่ง |
จำนวนแทร็ก |
รางเดี่ยว / คู่ (ตัวเลือกอัล) |
|
วิธีการปรับความกว้าง |
ปรับความกว้างอัตโนมัติ |
|
|
ช่วงการปรับความกว้าง |
50~450มม |
|
|
สูงสุด ถ่ายทอดความเร็ว |
300 มม./วินาที |
|
|
สูงสุด ความหนาของแผ่นพาหะ |
10มม |
|
|
ขนาดกระดานที่ใส่ได้ (ติดตั้งด้านล่าง) |
10มม |
|
|
ขนาดกระดานที่ใส่ได้ (ติดตั้งด้านบน) |
10มม |
|
|
ระบบภาพ |
พิกเซลของกล้อง |
130W |
|
ความแม่นยำในการรับรู้ |
ความละเอียดพิกเซล ≤ 8 µm/พิกเซล |
|
|
แหล่งกำเนิดแสง |
การรวมกันแบบวงกลม+โคแอกเซียลไฟสีแดง (อุปกรณ์เสริม) |
|
|
ระบบชั่งน้ำหนัก |
ความแม่นยำ |
0.1/0.01มก. (ไม่จำเป็น) |
ระบบใช้การเคลื่อนที่แบบเซอร์โวเพื่อวางตำแหน่งส่วนหัวที่เลือกไว้เหนือพิกัดที่ตั้งโปรแกรมไว้ กล้องจะค้นหาตำแหน่ง fiducial หรือแผ่นอิเล็กโทรด และใช้การแก้ไขพิกัดสำหรับการเปลี่ยนและการหมุนชิ้นส่วน แต่ละช่องจ่ายยาจะเป็นไปตามสูตรของมัน (พัลส์ แรงดัน หัวฉีด) และวัสดุที่สะสมอยู่ ระบบวิชันซิสเต็มตรวจสอบเงินฝาก ผลลัพธ์ที่ไม่คลาดเคลื่อนจะถูกบันทึกหรือตั้งค่าสถานะเพื่อการทำงานซ้ำ ไดรฟ์คู่อิสระช่วยให้สามารถจ่ายพร้อมกันหรือตามลำดับโดยมีจังหวะเวลาตรงกัน
คำถามที่ 1: ทั้งสองช่องสามารถใช้กาวที่ต่างกันในเวลาเดียวกันได้หรือไม่
ตอบ 1: ใช่ แต่ละช่องได้รับการควบคุมอย่างอิสระและสามารถใช้ประเภทหัวและการตั้งค่าที่แตกต่างกันสำหรับกระบวนการที่มีวัสดุหลายตัว
คำถามที่ 2: เครื่องนี้สามารถจัดการพิทช์หรือแพดขนาดใดได้บ้าง
A2: ด้วยหัวไมโครเจ็ทและการจัดตำแหน่งการมองเห็น จึงรองรับระดับเสียงที่ละเอียด จัดเตรียมแบบแผ่นและขนาดการฝากที่ต้องการเพื่อให้เราสามารถยืนยันความสามารถได้
คำถามที่ 3: คุณจะมั่นใจได้อย่างไรว่าปริมาณเสียงที่ตรงกันระหว่างช่องต่างๆ
A3: ใช้หัวที่ปรับเทียบแล้ว โปรไฟล์ไดรฟ์ที่ตรงกัน และขั้นตอนการตรวจสอบโดยย่อ เราขอแนะนำให้ทำการสอบเทียบแบบตั้งโต๊ะด้วยของเหลวของคุณสำหรับการตั้งค่าขั้นสุดท้าย
คำถามที่ 4: มีการตรวจสอบแบบอินไลน์หรือไม่
A4: ใช่. กล้องในตัวสามารถตรวจสอบการสะสมแต่ละครั้งเพื่อดูตำแหน่งและการวัดปริมาตร/รูปร่างพื้นฐาน มีตัวเลือกกล้องเพิ่มเติมเพื่อให้ครอบคลุมทั้งหมด
คำถามที่ 5: คุณให้บริการบูรณาการและทดสอบการใช้งานหรือไม่
A5: ใช่. Mingseal เสนอการทดสอบการใช้งานนอกสถานที่ การโอนสูตร การฝึกอบรมผู้ปฏิบัติงาน และแพ็คเกจอะไหล่
