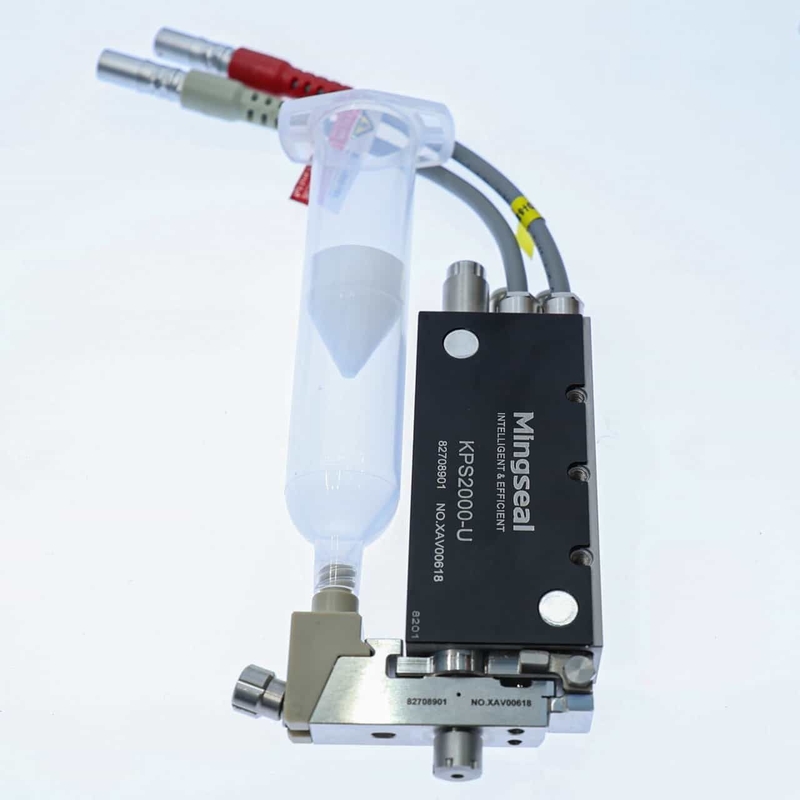

Precyzyjny zawór proporcjonalny piezoelektryczny do kompaktowego modułu kamery

Przegląd produktu

Ten wysokiej precyzji zawór piesowy zapewnia płynne, kontrolowane uwalnianie płynu do kompaktowych modułów kamer i podobnych małych zespołów.i materiałów uszczelniających, gdzie przestrzeń jest ograniczona i umieszczenie musi być dokładneUżyj tego zaworu, gdy potrzebujesz precyzyjnej kontroli wielkości koralika lub kropki i łatwej integracji z ciasnymi głowicami narzędzi.

Problem

Produkcja modułu fotograficznego często się kończy, gdy w wąskich przestrzeniach urządzenia nie mogą wytwarzać małych, spójnych ziarenek lub kropek.

Przyczyna

Wiele zaworów oferuje tylko strzały włączenia/wyłączenia lub proste impulsy, które utrudniają płynną zmianę przepływu dla małych elementów.i niespójne ciśnienie lub sterowanie napędem zmienia kształt i objętość koralików.

Rozwiązanie

Ten proporcjonalny zawór piezo pozwala ciągle i precyzyjnie zmieniać ilość materiału, dzięki czemu można tworzyć krótkie kolczyki lub dokładne kropki bez powtarzania dostrojenia.Jego kompaktowe ciało i płytkie dysze pozwalają osiągnąć ograniczone obszary wewnątrz modułów kamerZalety obejmują:

• Bezproblemowa kontrola szerokości koralika i objętości kropki
• Powtarzalne umieszczanie w wąskich zespołach
• Mniejsze ryzyko zanieczyszczenia optycznego lub przepływu kleju
• Prosta regulacja i łatwiejsza integracja na kompaktowych głowicach robotów

Parametry techniczne

Zastosowanie

• Kompaktowe moduły aparatu: kropki klejące do siedzeń obiektywów, łączenia spacerów lub uszczelniania krawędzi obiektywów.
• Zestaw złącza: zastosowanie małych wierzchołek w ciasnych otworach złącza.
• Podzbiór optyczny: precyzyjne umieszczenie żelu lub kleju dopasowującego wskaźnik w pobliżu soczewek i czujników.
• Małe części elektromechaniczne: kontrolowana dawka, w przypadku gdy geometria części ogranicza dostęp do dyszy.

Jak to działa

Wniosek: kontrola proporcjonalna reguluje przepływ nieprzerwanie, dzięki czemu wielkość granulki i objętość kropki można dostosować bez powtarzających się prób.Zawór wykorzystuje element piezo, który zmienia objętość komory płynu proporcjonalnie do sygnału sterowaniaZmieniając amplitudę sygnału i czas trwania, uzyskujesz płynne zmiany przepływu.

Jak wybrać

Wniosek:Wybierz ten zawór, gdy potrzebujesz zmiennej kontroli przepływu, kompaktowego rozmiaru i montażu z bliskim odległościem.

Kroki:

1. Potwierdź szerokość lub objętość granulki docelowej i wybierz najbliższy rozmiar dyszy.
2. Należy zapewnić lepkość płynu w temperaturze roboczej; należy poprosić o badanie próbki, jeśli lepkość przekracza 100 000 cps.
3. Sprawdź wymaganą prędkość umieszczenia i upewnij się, że szybkość reakcji zaworu pasuje do cyklu.
4. Wybór materiału mokrego opartego na chemii płynów (316L dla ogólnego zastosowania; PTFE lub ceramika dla agresywnych płynów).
5. Sprawdź przestrzeń montażową i typ brzytki do mocowania robota lub urządzenia.
6. Aby uzyskać najlepsze wyniki, zaplanuj krótki bieg dostrojenia, aby ustawić sygnał sterowania, ciśnienie i przesunięcie dyszy.

Częste pytania

P1: Czy ten zawór może wytwarzać ciągłe małe kolczyki, a nie tylko krople?
O: Tak, układ proporcjonalny umożliwia kontrolowanie krótkich wierszy oraz pojedynczych kropli poprzez regulację czasu trwania i amplitudy sygnału.

P2: Jaka jest najmniejsza wiarygodna spadek mogę dostać w produkcji?
Odpowiedź 2: Typowe minimalne stabilne kropli wynoszą około 0,8 nL. W celu utrzymania stabilności kropli w długim okresie wymagane jest dostosowanie wielkości dyszy, ciśnienia i sygnału sterowania.

P3: Czy ten zawór zmieści się na kompaktowej głowie robota do modułów kamer?
A3: Zawór wykorzystuje kompaktowy brzyt do szczelnego mocowania.

P4: Jak potwierdzić zgodność z moim klejem?
A4: Wyślij nam specyfikację płynu (wiśniowość w temperaturze zastosowania i dane chemiczne).

P5: Czy zapewniacie wsparcie w zakresie konfiguracji i dostrojenia?
Odpowiedź: Tak, nasi inżynierowie aplikacji mogą pomóc w wstępnym dostosowaniu, wsparciu na miejscu lub zdalnym oraz próbach próbnych.
