| الاسم التجاري: | Mingseal |
| رقم الطراز: | بي دي 500 دي |
| الـ MOQ: | 1 |
| السعر: | $50000-$150000 |
| وقت التسليم: | 5-60 يوم |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون |

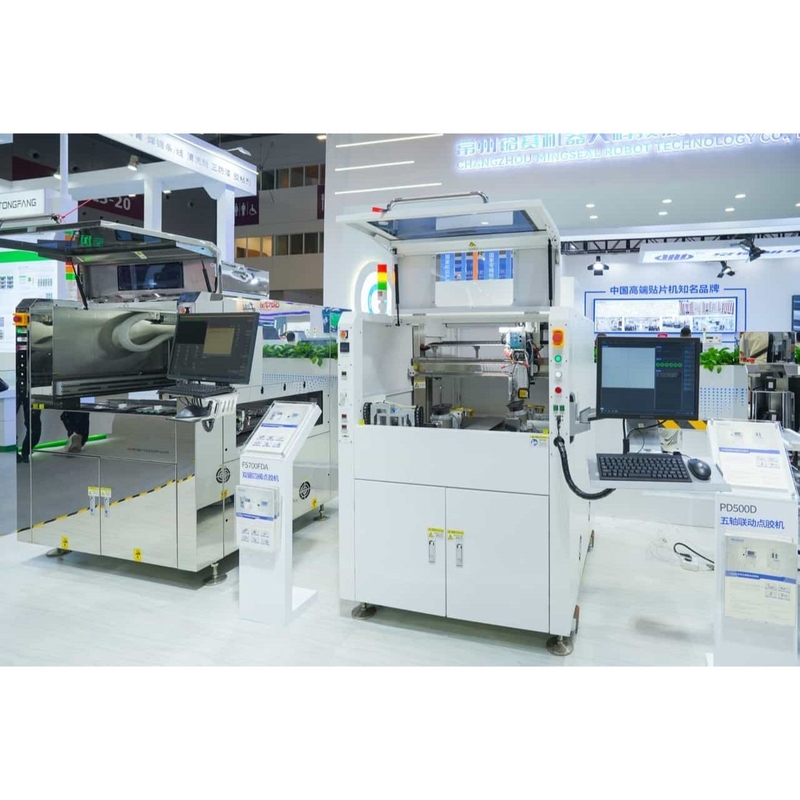

آلة تسليم السطح المنحني ثلاثي الأبعاد ذات الدقة العالية متعددة المحاور
سلسلة PD500D هيروبوت التوزيع المتقدم ذو الدقة العالية مع ربط 5 محاورتم تطويرها لتلبيةمتطلبات التطبيقات اللاصقة المعقدة للأجهزة الذكية القابلة للارتداء ، ونظارات VR / AR ، والشاشات المرنة ، وأطر الهاتف المحمول الوسطىتم تصميم PD500D مع تكوين محطة مزدوجة ، مما يتيح عمليات التوزيع والتفتيش في وقت واحد ، مما يضمن الإنتاج المستمر دون أي تدخل في العملية.مجهزة بنظام التحكم في الحركة متعدد المحاور القوي ووحدة محاذاة رؤية قوية، PD500D يضمن دقةإعطاء السطح المنحني ، وربط المسار المعقد ، وتطبيق الغراء المتسق على الأجزاء ذات الشكل الخاص.
المزايا الرئيسية:
ربط 5 محاور وتداخل مسار 3D: يحقق سطحًا منحنيًا معقدًا وتوزيع متعدد الزوايا للمكونات غير النظامية.
عملية محطة مزدوجة: تعمل وحدات التوزيع والتفتيش في وقت واحد بشكل مستقل لتحقيق أقصى قدر من وقت التشغيل والإنتاج.
دقة عالية وتناسق: محركات محركات خطية للمحاور X / Y ، خدمة للمحور Z ، تضمن تكرار ± 0.003 مم.
نظام الرؤية الذكي: تتيح الكاميرا المدمجة في CCD تصحيح الموقع في الوقت الحقيقي لتحقيق نتائج عالية التناسق.
مجالات التطبيق:
✓ تسليم الشاشة الملتوية
المواصفات التقنية
|
PD500D آلة التوزيع الخمسة المحورية |
|||
|
التنقل الفعال لمحور الحركة |
X: 750mm Y:840mm Z:200mm |
نظام النقل |
X/ Y: المحرك الخطي Z: محرك الخدمة |
|
دقة الموقع (3 سيغما) |
X/Y: ± 0.008ملم Z: ± 0.01 ملم |
قابلية التكرار (3 sigma) |
X/Y: ± 0.003ملم Z: ± 0.005 ملم |
|
أقصى تسارع |
X/ Y: 1.3g ز: 0.5 غرام |
السرعة |
X/ Y≤ 1300 ملم/ثانية Z≤ 500 مم/ث |
|
نطاق السفر للتفتيش البصري |
إكس: 750مم Z: 190مم |
الحمل على محور Z |
5 كجم |
|
الأبعاد (W × D × H) |
1080× 1400 ×2000 ملم |
إدخال الحركة |
يدعم إعطاء المسار التعسفي في الفضاء ثلاثي الأبعاد |
|
وضع التحرير |
(ب)ج |
واجهة الاتصال |
SمEمأ/مES |
|
طاقة المدخل |
أج22V 50-60هـz |
ضغط الهواء |
(0.5مبأ,350(ل)/مأناn)*2 |
|
درجة حرارة البيئة |
23°C±3°C |
العملية الرطوبة البيئية |
30-70% |
س1: ما هي أنواع الملصق التي يمكن أن تتعامل معها سلسلة PD500D؟
الجواب: يدعم PD500D مجموعة واسعة من الصمغات، بما في ذلك الغراء فوق البنفسجي، والراتنج الايبوكسي، OCA، وغيرها من الصمغات السائلة التي تستخدم عادة للشاشات المنحنية والمكونات المرنة.
س2: هل يمكن دمج PD500D في خط إنتاج آلي موجود؟
الجواب: نعم. يدعم PD500D بروتوكولات SMEMA / MES بالكامل لتحقيق الاتصال اللاسلكي السلس وتتبع البيانات.
س3: هل يتم دعم تصميمات الأجهزة المخصصة؟
ج: بالتأكيد. نحن نقدم أجهزة ولوحات مخصصة لشاشات ذات أشكال خاصة، عدسات الواقع الافتراضي، وFPC مرنة.
السؤال 4: ما الذي يجعل PD500D مناسبًا لـ VR / AR والعروض المرنة؟
ج: نظام الربط الخمسة محور، تصحيح الرؤية عالية السرعة، وهيكل محطة مزدوجة ضمان الدقة، والاتصال ثابتة على الأسطح غير النظامية أو المنحنية.
