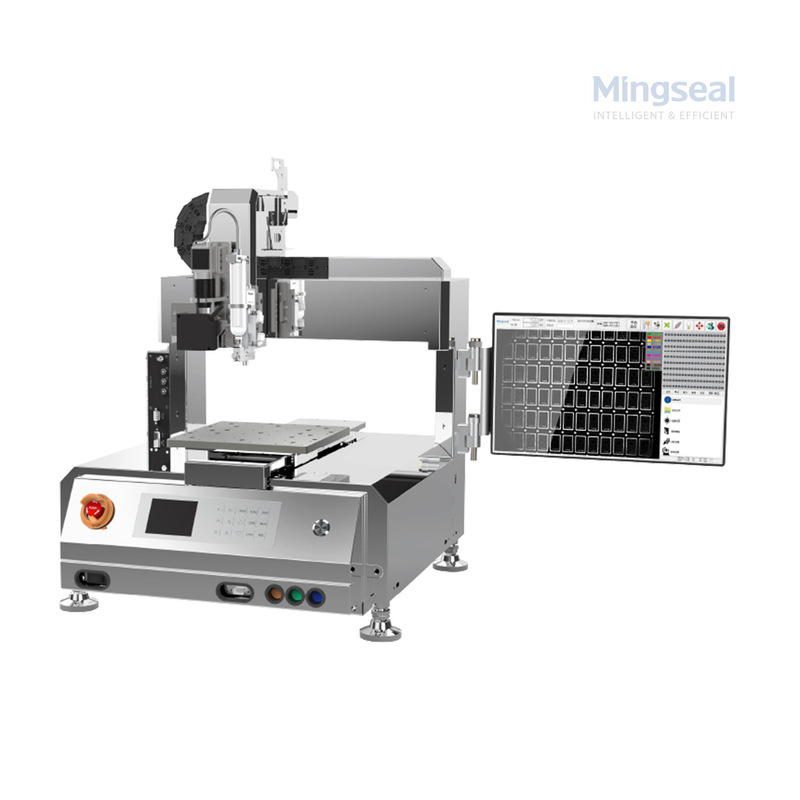

Máy phân phối keo CNC trực quan trên máy tính để bàn ¢ Thiết bị phân phối keo liên kết đa góc

Tổng quan về sản phẩm

Máy phân phối keo Visual CNC để bàn này tích hợp hệ thống chuyển động CNC nhỏ gọn, camera căn chỉnh tầm nhìn và đầu phân phối van có độ chính xác cao để thực hiện ứng dụng keo đa góc cho các cụm lắp ráp nhỏ. Nó hỗ trợ lưu trữ công thức, đường chuyển động 3 trục có thể lập trình, phân phối liên tục hoặc xung, bình chứa nước nóng tùy chọn và ghi nhật ký sản xuất. Lý tưởng cho quang học, mô-đun máy ảnh, đầu nối và các bộ phận bằng nhựa phức tạp.

Vấn đề → Nguyên nhân → Giải pháp

Vấn đề: Các bộ phận phức tạp có hình học đa bề mặt yêu cầu phân phối nhiều góc; các phương pháp thủ công và bộ phân phối trục đơn gây ra tình trạng đặt sai vị trí, biên dạng hạt không đều và phải làm lại nhiều hơn.
Gây ra: Thiếu khả năng điều khiển chuyển động đa trục chính xác, căn chỉnh không đủ và đo lường phân phối không ổn định tạo ra cặn lắng không nhất quán trên các bề mặt góc cạnh.
Giải pháp: Bộ phân phối hình ảnh trên máy tính để bàn kết hợp chuyển động đa trục với khả năng căn chỉnh tầm nhìn tích hợp và điều khiển phân phối vòng kín để người vận hành có thể lập trình các đường dẫn nhiều góc, căn chỉnh theo các tính năng của bộ phận và đặt các hạt/chấm nhất quán với các công thức đã lưu để sản xuất lặp lại.

Mô-đun cốt lõi

Mô-đun xoay 360°

Thích hợp cho quá trình phân phối tránh chướng ngại vật 360°

Mô-đun điều khiển quá trình

Cảm biến cài đặt công cụ chính xác và mô-đun xả keo & làm sạch được áp dụng

Mô-đun phân phối xoay

Có thể đạt được sự phân phối liên tục trên các bức tường bên xung quanh của sản phẩm

Mô-đun T/R

Thích hợp cho quá trình phân phối bên

Ứng dụng

• Hạt keo đa góc dành cho vỏ mô-đun máy ảnh, ngàm ống kính và cụm khung bezel.
• Bịt kín và liên kết trên vỏ nhựa góc cạnh, đầu nối và vỏ cảm biến.
• R&D hàng loạt nhỏ và sản xuất thử nghiệm trong đó hình học phức tạp yêu cầu phân phối đa trục được hướng dẫn bằng thị giác.

Nó hoạt động như thế nào

Đường dẫn chương trình: tạo hoặc nhập đường phân phối 3 trục và hướng vòi phun hoặc sử dụng chế độ hướng dẫn.
Căn chỉnh tầm nhìn: camera định vị các điểm chuẩn/tính năng và điều chỉnh đăng ký bộ phận trong X/Y/Z và xoay.
Hành động phân phối: bộ điều khiển thực hiện đường dẫn đa góc trong khi bơm/van lắng đọng hạt/chấm theo công thức.
Xác minh & ghi nhật ký: AOI/kiểm tra tầm nhìn hình học hạt tùy chọn; xử lý dữ liệu được ghi lại để truy xuất nguồn gốc.

Cách chọn

Hình dạng và phạm vi tiếp cận của bộ phận: xác nhận hành trình X/Y/Z đáp ứng nhu cầu về dấu vết và định hướng của bộ phận.
Dung sai căn chỉnh: chọn tùy chọn tầm nhìn khi dung sai vị trí <0,05 mm.
Loại phân phối: chọn van/bơm dựa trên độ nhớt của keo và yêu cầu về số chấm tối thiểu (áp điện cho các chấm siêu nhỏ; piston cho chất kết dính đầy).
Thông lượng: so sánh thời gian chu kỳ đường dẫn với takt—di chuyển đa góc làm tăng thời gian chu kỳ; tối ưu hóa cho hàng loạt so với nội tuyến.
Tích hợp: cho phép xuất MES/đẩy công thức khi mở rộng quy mô từ R&D sang sản xuất.

Lắp đặt & bảo trì

Lắp đặt: băng ghế dự bị hoặc giá đỡ ô nhỏ; kết nối nguồn, khí nén (nếu khí nén) và I/O mạng. Cung cấp vật cố định ổn định cho các bộ phận và các biện pháp ESD cho các bộ phận nhạy cảm.
Vận hành: chạy vật liệu × vòi phun × ma trận đường dẫn để thiết lập công thức sản xuất; thực hiện hiệu chỉnh thị lực.
Bảo trì: làm sạch đầu phun sau mỗi lô đối với chất kết dính có công dụng cao; kiểm tra thị lực và ánh sáng hàng tháng; sao lưu công thức nấu ăn thường xuyên.

Câu hỏi thường gặp

Hỏi: Chất kết dính nào được hỗ trợ?
A: Tương thích với các chất kết dính phân phối thông thường (đóng rắn bằng tia cực tím, nóng chảy, epoxy, silicone); xác nhận đặc tính độ nhớt/nhiệt độ và bơm/van được khuyến nghị trong quá trình thử nghiệm thí điểm.
Hỏi: Thiết bị có thể xử lý các bề mặt góc cạnh và tường thẳng đứng không?
Trả lời: Có—chuyển động CNC với định hướng vòi phun và căn chỉnh tầm nhìn hỗ trợ phân phối nhiều góc bao gồm các thành thẳng đứng và các đường cắt bên dưới (cần phải lựa chọn vật cố định và vòi phun).
Câu hỏi: Xuất dữ liệu công thức sang MES có được hỗ trợ không?
Trả lời: Có—hỗ trợ nhập/xuất công thức và các giao diện công nghiệp tiêu chuẩn; xác nhận giao thức trong quá trình đặt hàng.
