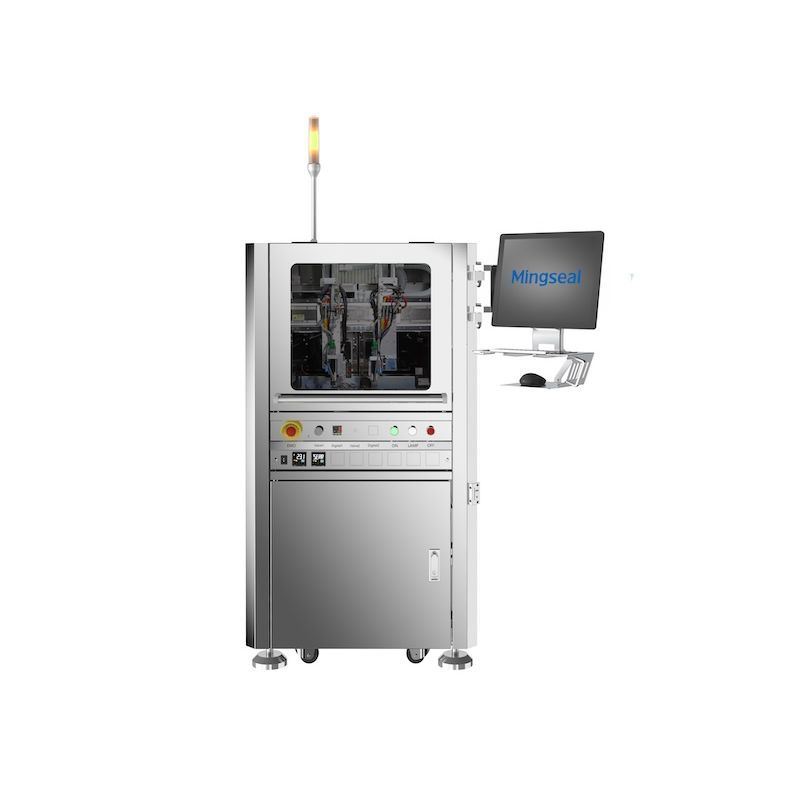

Dispensador de fusão a quente para componentes ópticos

Visão geral do produto

Este dispensador de hot-melt foi desenvolvido para componentes ópticos e montagem de módulos pequenos, onde a colocação controlada de cola e a folga do bico são importantes. A folga de trabalho de 45 mm permite que o cabeçote alcance peças profundas ou altas, mantendo um curto caminho aquecido até o bico para uma viscosidade estável. A unidade suporta disparos cronometrados e esferas contínuas, troca rápida de bicos e limpeza simples para alto tempo de atividade nas linhas de câmeras, lentes e sensores.

Problema

A montagem do módulo óptico falha quando a cola transborda, desalinha ou cura incorretamente, causando defeitos ópticos e retrabalho.

Causa

Temperatura inconsistente da cola, longos percursos de fluido sem aquecimento ou mau acesso ao bico levam a formatos variáveis ​​de cordão, amarração ou furos bloqueados. A folga limitada do cabeçote impede a aproximação correta do bico em peças mais altas.

Solução

Este dispensador oferece dosagem controlada de hot-melt com rápida recuperação de calor e um caminho de aquecimento curto para reduzir o encordoamento. A folga de 45 mm melhora o acesso a recursos profundos e permite o deslocamento seguro do bico a partir da óptica. Use o armazenamento de receitas e pulsos cronometrados para repetir o mesmo depósito em muitas peças e adicione alinhamento de visão, se necessário, para verificar o posicionamento.

Especificações

• Folga de trabalho (Z): 45 mm (folga do bocal à mesa para peças altas)
• Potência do aquecedor: opções de 1,5–2,8 kW (aquecimento rápido e controle estável)
• Faixa de temperatura operacional: até 200 °C (definida de acordo com a especificação do adesivo)
• Tempo típico de aquecimento: 3–6 minutos até a temperatura de trabalho (depende do adesivo)
• Modo de fluxo: disparo cronometrado e cordão contínuo; tempo de pulso ajustável e velocidade de acionamento
• Dispensa mínima: aprox. 5–10 µL por disparo (depende do bocal e do pulso)
• Viscosidade suportada: adesivos termofusíveis típicos para óptica (confirme com amostra)
• Controle de temperatura: sensor de circuito fechado, precisão típica de ±1–3 °C
• Opções de bicos: adaptadores de agulha retos, dobrados; vários diâmetros disponíveis
• Montagem: flange compacto para montagem em robô ou pórtico; pontos de montagem de visão disponíveis
• Utilidades: opções de 110/220 V CA, entrada de ar comprimido para uso em panela de pressão, fornecimento aquecido opcional para granel
• Manutenção: bocal de liberação rápida e rotina de purga para limpeza rápida

Aplicativo

• Pontos adesivos e contas curtas para módulos de câmera e lente.
• Vedação e colagem pontual em conjuntos de sensores e caixas ópticas.
• Gap start para operações de envasamento ou revestimento.
• Células de trabalho robóticas e produção em linha com tempos de ciclo moderados.

Perguntas frequentes

Q1: A folga de 45 mm é suficiente para lentes e caixas de câmeras?
A1: Para a maioria dos módulos ópticos, 45 mm proporcionam acesso suficiente ao bocal; forneça desenhos de peças para confirmar a folga e o deslocamento necessário do bico.

P2: Quais adesivos termofusíveis são compatíveis?
A2: A unidade suporta adesivos termofusíveis comuns usados ​​em óptica e eletrônica. Envie uma amostra e validaremos o desempenho e recomendaremos configurações.

Q3: Quão precisos são os depósitos?
A3: Com bico e ajuste corretos, a repetibilidade típica do tiro está dentro de alguns por cento do CV; a precisão final depende da estabilidade do fluido, do bico e da alimentação.

Q4: Com que rapidez a unidade atinge a temperatura de trabalho?
A4: O aquecimento típico é de 3 a 6 minutos, dependendo da opção de aquecedor e do adesivo; o controle de circuito fechado mantém a temperatura estável durante as execuções.

Q5: Vocês fornecem suporte para integração e testes?
A5: Sim. A Mingseal oferece testes de bancada, ajuste de parâmetros e comissionamento no local. Envie dados de peças e adesivos para marcar um teste.
