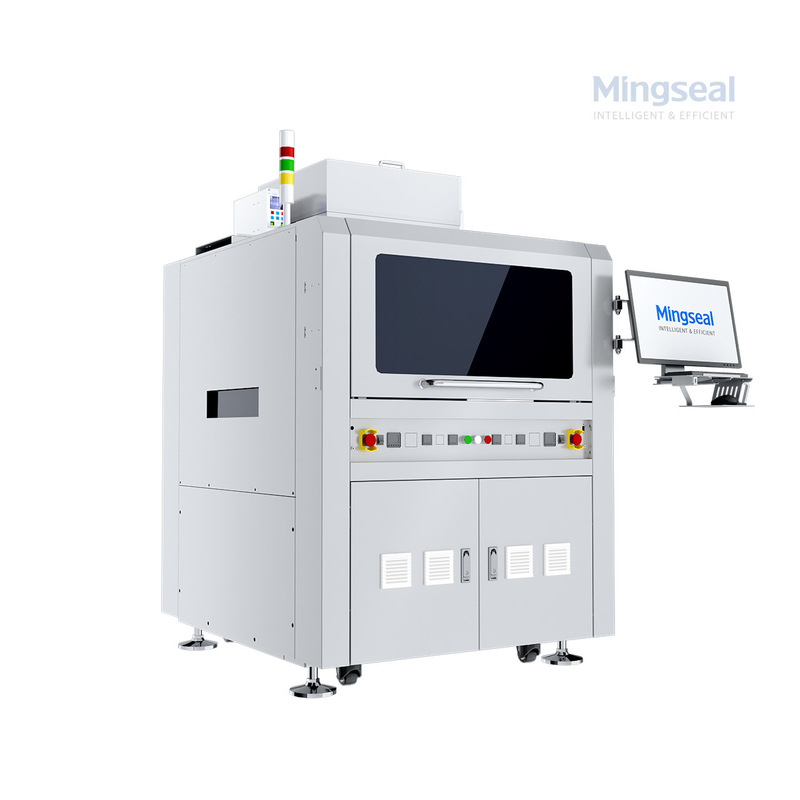

MiniLED UV Glue Dispenser 0.01 μL Minimum Deposit

Ringkasan Produk

Dispenser ini dibangun untuk MiniLED dan perakitan LED dengan nada halus di mana tetes lem UV yang sangat kecil dan dapat diulang diperlukan.Ini mendukung kepala micro-jet untuk tetes nL ditambah kepala jarum suntik / katup untuk deposit μL yang lebih besarSistem ini menggabungkan frame gerak yang tepat, penyimpanan resep operasi dan penyelarasan kamera opsional sehingga Anda dapat menempatkan titik perekat kecil di array padat dengan hasil yang konsisten dan perubahan cepat.

Masalah

MiniLED dan panel LED padat gagal ketika titik perekat terlalu besar atau salah tempat, menyebabkan cacat optik, ikatan yang buruk, atau sirkuit pendek yang membutuhkan pekerjaan ulang.

Penyebab

Array kepadatan tinggi dan ukuran pad kecil membutuhkan volume deposit yang sangat kecil dan keselarasan yang ketat.sehingga hasil jatuh dan waktu setup tumbuh.

Solusi

Gunakan dispenser micro-jet yang dilengkapi dengan penyelarasan penglihatan dan resep yang tersimpan. micro-jet membentuk 10 nL tetes; sistem gerak dan pemeriksaan kamera untuk bagian offset dan rotasi sebelum setiap tembakan.Rutinitas pembersihan dan kepala dengan volume mati rendah mengurangi penyumbatan dan membantu mempertahankan output yang stabil selama perjalanan panjang.

Aplikasi

• Titik lem panel MiniLED pada pitch halus untuk modul tampilan.
• LED pegangan lem dan pad dosing pada array LED padat.
• Optik kecil dan modul sensor micro-dosing dekat komponen sensitif.
• Pilot dan jalur produksi yang membutuhkan kemampuan tetes mikro dengan penarikan resep.

Cara Kerjanya

Kepala dispenser yang dipilih dipasang pada tahap X / Y / Z yang presisi. Jika dipasang, kamera menemukan posisi fiducial atau pad dan menyesuaikan koordinat untuk mengoreksi pergeseran / rotasi.Untuk setiap titik pengontrol memicu profil kepala yang tersimpan (energi pulsa, frekuensi, tekanan) untuk menghasilkan set tetes mikro. kepala Micro-jet membentuk tetes dengan denyut pendek; jarum suntik / kepala katup memberikan titik μL atau manik-manik pendek.Pembersihan dan siklus pembersihan intermiten menjaga nozel bersih selama berlari.

Bagaimana Memilih

1. Memutuskan target deposit minimum dan pad pitch untuk deposit tingkat nL.
2. Kirimkan data perekat (viskositas pada suhu kerja dan metode pengerasan) sehingga kami dapat mengkonfirmasi pilihan kepala.
3. Berikan ukuran panel dan poin-per-panel untuk ukuran perjalanan dan throughput.
4. Pilih visi jika bagian-bagian bergeser atau pitch ketat membutuhkan koreksi per-bagian.
5. Konfirmasi antarmuka robot/conveyor dan I/O yang diperlukan untuk integrasi.
6. Mintalah uji bench dengan panel Anda dan perekat untuk mengunci pengaturan sebelum produksi.

FAQ

T1: Bisakah mesin ini menempatkan 10 nL tetes pada pitch 0,5 mm?
A1: Ya dengan kepala micro-jet dan penyelarasan visi. Berikan gambar panel untuk konfirmasi perlengkapan dan jangkauan.

T2: Perekat apa yang bekerja dengan kepala mikro-jet?
A2: Perekat berbasis UV dan pelarut dengan viskositas rendah adalah kandidat yang khas. Kirimkan sampel dan viskositas pada suhu kerja untuk validasi.

T3: Bagaimana Anda mencegah penyumbatan nozel dengan pemberian nL?
A3: Gunakan kepala mikro-jet bervolume rendah, jalankan siklus pembersihan yang diprogram dan memiliki nozel cadangan untuk pertukaran cepat.

T4: Apakah inspeksi dalam baris tersedia?
A4: Ya. Kamera opsional menyelaraskan bagian dan memeriksa deposit; kejadian di luar toleransi dapat dicatat atau diarahkan untuk pengolahan ulang.

Q5: Apakah Anda menyediakan pengujian sampel?
A5: Ya. Kirim bagian dan spesifikasi perekat (viscosity dan SDS). Kami menjalankan tes bench, menghasilkan laporan dan memberikan rekomendasi kepala / nozzle / pengaturan pekerjaan.
