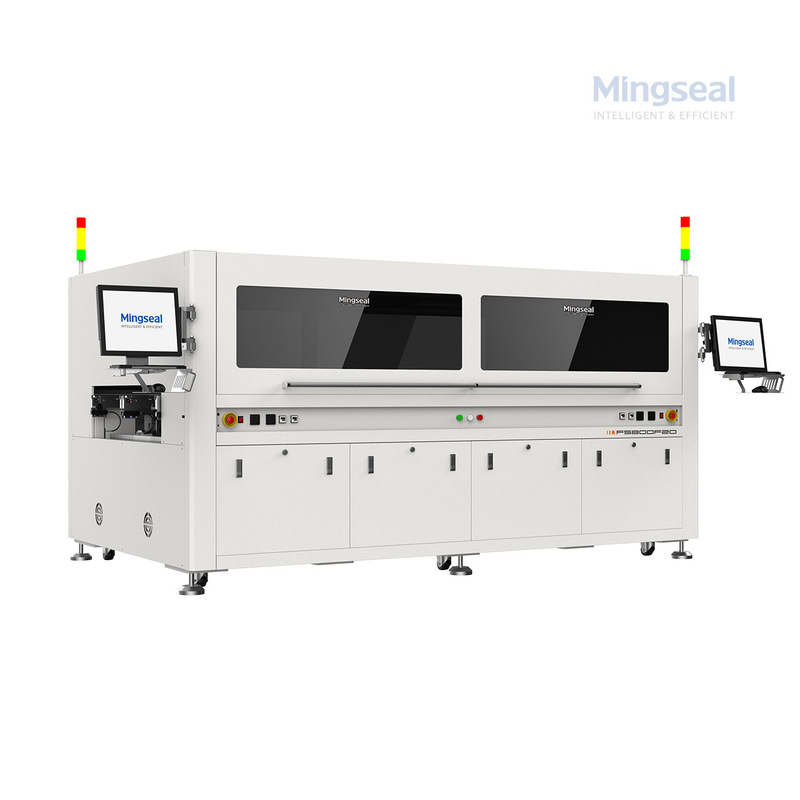

Appareil de distribution d'adhésifs à l'aide d'un adhésif au sol ¥ 2150 × 800 mm Équipement de distribution de fusion à chaud

Présentation du produit

Ce système au sol fournit une plate-forme stable pour la distribution de colle chaude sur de grands panneaux et assemblages. Il combine un portique rigide, des têtes de distribution configurables et une caméra embarquée pour l'enregistrement et l'inspection des pièces. L'unité prend en charge les recettes de production stockées et les interfaces d'usine standard pour la journalisation des processus.

Problème → Cause → Solution

Problème: Les grandes pièces nécessitent une application uniforme de l’adhésif ; des dépôts incohérents entraînent une mauvaise adhérence, des défauts esthétiques et des retouches.
Cause: La dérive de température, les longs trajets d'alimentation et le timing d'actionnement incohérent provoquent une variation des dépôts sur de plus grandes surfaces.
Solution: La machine maintient la température d'alimentation stable, positionne les têtes avec précision sur une grande zone de travail et utilise un enregistrement par caméra afin que les dépôts restent cohérents sur l'ensemble des panneaux.

Paramètres techniques

Applications typiques

• Étanchéité périmétrique de grands châssis et panneaux dans l’électronique automobile.
• Lignes d'adhésif structurel pour cadres et boîtiers.
• Placement du coussin thermique et adhésif ponctuel pour les grands modules.

Comment fonctionne la machine

1. Préparez le matériel : installez la cartouche ou fixez l'aliment chauffé et réglez la température.
2. Charger la recette et positionner la pièce : placer le panneau sur la table ; la caméra localise les références.
3. Distribution : le portique déplace les têtes vers les positions programmées et applique les dépôts par recette.
4. Inspecter et enregistrer : la caméra vérifie l'apparence ; Le système enregistre la recette et les données d'exécution.

Comment choisir

• Pour les panneaux lourds ou très grands, confirmez la charge nominale de la table et la conception des luminaires.
• Pour les adhésifs chargés ou visqueux, utilisez des buses de plus grande taille.
• Pour de très petites distributions, confirmez le dépôt minimum et le timing avec un échantillon.
• Pour un débit plus élevé, ajoutez une deuxième tête ou utilisez des pointes plus grandes et des motifs parallèles.

Installation et entretien courant

Installation : montage au sol ; connecter le secteur, l'air comprimé (si nécessaire), la mise à la terre et les E/S réseau ; assurer un support adéquat au sol.
Mise en service : exécutez la matrice pièce × buse × température × mouvement pour créer des recettes validées.
Entretien : nettoyage quotidien des buses en usage intensif ; vérifications périodiques des éléments chauffants et étalonnage mensuel de la caméra.

FAQ

Q : Quelles tailles de panneaux cette machine peut-elle gérer ?
R : La surface utilisable de la table est de 2 150 × 800 mm ; confirmer la géométrie du luminaire et de la pièce pour une couverture complète.
Q : Comment la température est-elle contrôlée pour les adhésifs thermofusibles ?
R : Le système propose un manchon d'alimentation chauffé ou une conduite d'alimentation chauffée avec une stabilité de ± 1 °C au point de consigne.
Q : Cela peut-il être intégré à une ligne existante ?
R : Oui : les E/S numériques standard et les protocoles de communication en option sont pris en charge pour la synchronisation de ligne et l'échange de recettes.
